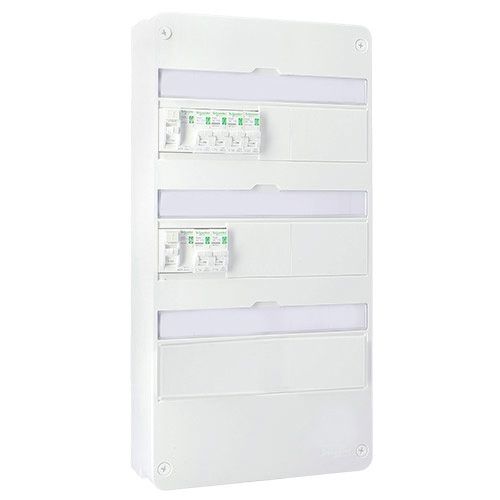

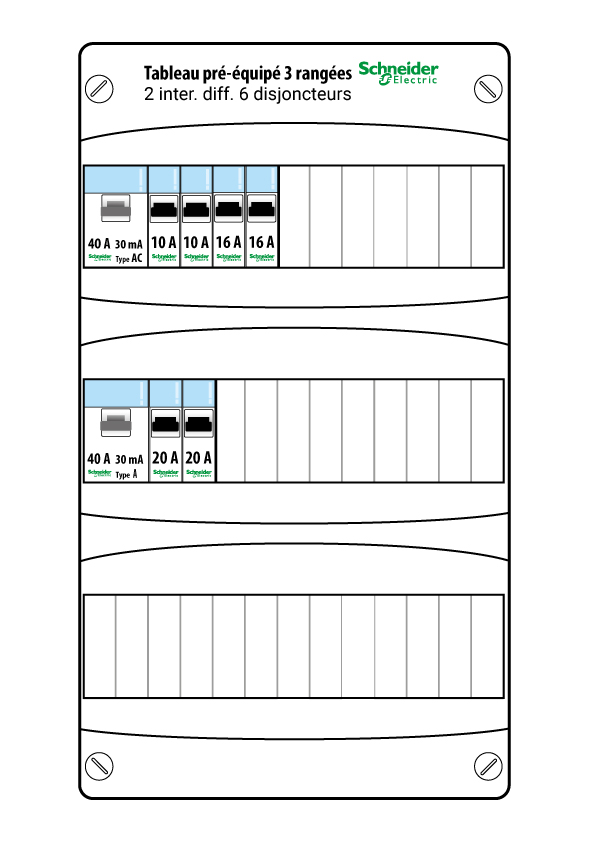

Composition du coffret électrique pré équipé :
- 1 tableau électrique nu 3 rangées Schneider Resi9 (Réf. Schneider R9H13403 / Réf. 123elec SCHR9H13403)
- 1 interrupteur différentiel Schneider 30mA 40A type AC à vis (Réf. Schneider R9PRC240 / Réf. 123elec SCHR9PRC240)
- 1 interrupteur différentiel Schneider 30mA 40A type A à vis (Réf. Schneider R9PRA240 / Réf. 123elec SCHR9PRA240)
- 2 disjoncteurs 10A à vis Schneider (Réf. Schneider R9PFC610 / Réf. 123elec SCHR9PFC610)
- 2 disjoncteurs 16A à vis Schneider (Réf. Schneider R9PFC616 / Réf. 123elec SCHR9PFC616)
- 2 disjoncteurs 20A à vis Schneider (Réf. Schneider R9PFC620 / Réf. 123elec SCHR9PFC620)
- 2 peignes horizontaux (Réf. Schneider R9PXH213 / Réf. 123elec SCHR9PXH213)
- 1 peigne vertical (Réf. Schneider R9PXV / Réf. 123elec SCHR9PXV)
- 1 bornier de terre
- Des obturateurs séparables par module et demi-module
- Borniers Phase et Neutre non inclus
Caractéristiques du coffret de distribution Schneider Resi9 :
- Nombre de modules : 39
- Nombre de rangées : 3
- Réserve : 74%
- Hauteur : 500 mm
- Largeur : 252 mm
- Épaisseur : 108 mm
- Indice de protection : IP30 - IK05
- Couleur : blanc
Autres caractéristiques du coffret de répartition Schneider prééquipé 13 modules 3 rangées :
- Compatible uniquement avec la porte Schneider Resi9 3 rangées.
- Conforme aux normes IEC 60670-1 et IEC 60670-24
- Prééquipé d'appareillages modulaires du système XP (bornes de connexion à vis)
- Les peignes horizontaux (13 modules) sont entiers, ils ne sont pas coupés
- Un châssis coulissant qui se fixe sans outil
- Des rails DIN clipsables et déclipsables pour faciliter le passage des câbles
- Facile à transporter grâce à son packaging : le plus court du marché
Certification NF du tableau pré-équipé :
L’ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d’alimentation n’ont pas fait l’objet d’une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.
À la différence d’un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.
Nous n’avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.
