SCHNEIDER Resi9 XE Tableau électrique monté et câblé TAMC auto 3 rangées 3ID 63A 12 disjoncteurs

  • Réf. 123Elec : SCHF822839R9-F
  • Réf. Fabricant : SCHNEIDER TAB PR?EQ
Note : 4.5 sur 5 4 avis
SCHNEIDER
439,00 €  TTC
365,83 €  HT
Mes chantiers
  • Paiement 100 % sécurisé
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

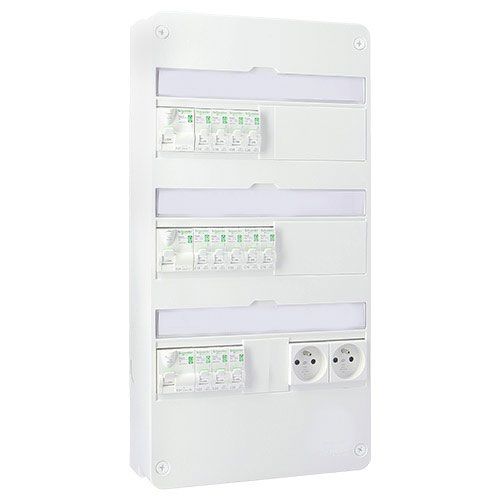

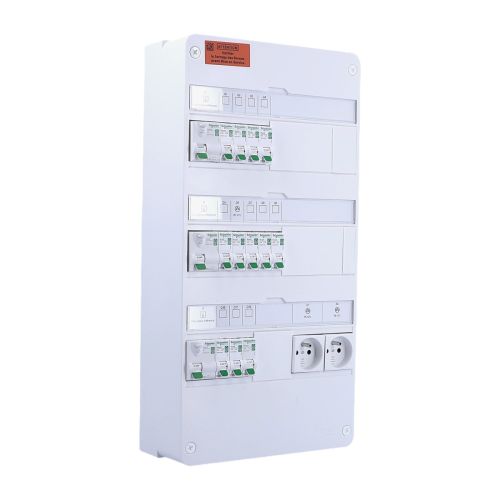

SCHNEIDER Resi9 XE Tableau électrique monté et câblé TAMC auto 3 rangées 3ID 63A 12 disjoncteurs

Installez rapidement ce tableau électrique Schneider dans un logement dont la surface est comprise entre 35m² et 100m².

  • Pour protéger les dispositifs de protection contre la poussière et pour mieux dissimuler votre tableau électrique, vous pouvez lui associer une porte 3 rangées (réf. R9H13423).
  • Découvrez la simplicité de montage du système embrochable XE : les appareillages modulaires se pose d'un simple geste.
  • Ce tableau électrique comprend une réserve, respectant la norme NF C 15-100, pour ajouter de futurs appareillages modulaires, selon les évolutions de votre logement.
  • Norme CE
  • Garantie 2 ans

Descriptif

Composition du tableau électrique Schneider Resi9 :

  • 1 tableau électrique nu 3 rangées Schneider Rési9 (Ref. Schneider R9H13403 / Ref. 123elec SCHR9H13403)
  • 2 interrupteurs différentiels Schneider XE 30mA 63A type AC auto (Ref. Schneider R9ERC263 / Ref. 123elec SCHR9ERC263)
  • 1 interrupteur différentiel Schneider XE 30mA 63A type A auto (Ref. Schneider R9ERA263 / Ref. 123elec SCHR9ERA263)
  • 3 disjoncteurs 10A auto Schneider XE (Ref. Schneider R9EFC610 / Ref. 123elec SCHR9EFC610)
  • 4 disjoncteurs 16A auto Schneider XE (Ref. Schneider R9EFC616 / Ref. 123elec SCHR9EFC616)
  • 4 disjoncteurs 20A auto Schneider XE (Ref. Schneider R9EFC620 / Ref. 123elec SCHR9EFC620)
  • 1 disjoncteur 32A auto Schneider XE (Ref. Schneider R9EFC632 / Ref. 123elec SCHR9EFC632)
  • 2 prises 2P + T Schneider (Ref. Schneider R9PCS616 / Ref. 123elec SCHR9PCS616)
  • 2 peignes verticaux 2 rangées Schneider Resi9 XE (Réf. Schneider R9EXV / Réf. 123elec SCHR9EXV)
  • 1 répartiteur d'alimentation 8 modules Schneider Resi9 XE (Réf. Schneider R9EXHS08 / Réf. 123elec. SCHR9EXHS08)
  • 2 répartiteurs d'alimentation 10 modules Schneider Resi9 XE (Réf. Schneider R9EXHS10)
  • 1 vis pour fixation sur GTL Schneider Resi9 (Réf. Schneider BG8R9HN9901)



Caractéristiques du coffret électrique Resi9 :

  • Nbre de modules : 39
  • Nbre de rangées : 3
  • Réserve : 33%
  • Haut.: 500 mm
  • Larg. : 252 mm
  • Ep. : 108 mm
  • Indice de protection : IP30 - IK05
  • Peigne vertical non inclus



Autres caractéristiques du coffret électrique Schneider :

  • Compatible uniquement avec la porte Schneider Resi9 3 rangées.
  • Peigne vertical non inclus mais le tableau est fonctionnel car le câblage entre les borniers et les différentiels est fourni.
  • Système embrochable XE



Certification NF du tableau pré-équipé :L'ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.



Lire le dossier thématique sur les avantages des tableaux électriques Schneider Resi9



À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.

En pratique, on recommande :

  • Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
  • Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
  • Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).

À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.



Avis clients

Moyenne des notes : 4.5/5 Avis classés du plus récent au plus ancien

    par Nayer - Avis publié le

    Tableau bien presenter sauf entre les disjoncteur en a mis des cables au lieu des Peigne vertical Schneider Resi9 XE. j'ai pas bien apprecier alors que c'est du pre cablés Malheureusement.

    Réponse 123Elec :
    Tous nos produits sont contrôlés afin d'en assurer la conformité.
    Schneider a fait le choix d'employer des câbles au lieu de peignes verticaux afin de pouvoir isoler facilement une rangée de disjoncteur.

    par Jgab - Avis publié le

    Très simple à mettre en place.****(

    par PIERRE - Avis publié le

    très bien ras

    par EMMANUEL - Avis publié le

    Conforme a la description

Questions & Réponses

Aucune question

Ces produits peuvent vous intéresser

Caractéristiques

Référence fabricant SCHNEIDER TAB PR?EQ
Gencode EAN 3700609698390
Marque Schneider Electric
Gamme Schneider Resi9 XE auto
Type de tableau Tableau monté câblé (TAMC)
Nombre de rangées 3
Nombre de module(s) par rangée 13
Étanche Non
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Non
CE Oui
