  2. SCHNEIDER Acti9 iTG40 Bloc différentiel Vigi tête de groupe 3P+N 40A 300mA type A SI - A9Y15740
  • SCHNEIDER Acti9 iTG40 Bloc différentiel Vigi 3P+N 40A 300mA type A SI - A9Y15740
  • SCHNEIDER Acti9 iTG40 Bloc différentiel Vigi 3P+N 40A 300mA type A SI - A9Y15740

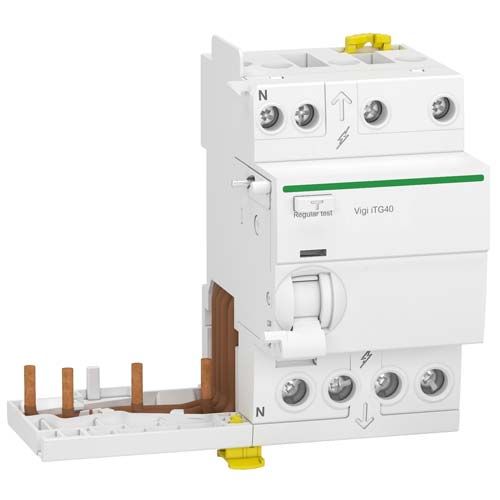

SCHNEIDER Acti9 iTG40 Bloc différentiel Vigi tête de groupe 3P+N 40A 300mA type A SI - A9Y15740

  • Réf. 123Elec : SCHA9Y15740
  • Réf. Fabricant : A9Y15740
SCHNEIDER
Fin de commercialisation
135,95 €  TTC
113,29 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iTG40 Bloc différentiel Vigi tête de groupe 3P+N 40A 300mA type A SI - A9Y15740

Ce produit n'est plus commercialisé par 123elec. Retrouvez notre sélection de blocs différentiels Schneider Acti9 disponibles sur notre site.

Ce bloc différentiel est principalement conçu pour le secteur du tertiaire, il peut être adjoint à des disjoncteurs iDT40 pour obtenir un dispositif différentiel.

  • Installé en amont d'une rangée, ce bloc différentiel Schneider Vigi a pour fonction de protéger les personnes des électrisations par contact indirect (seuil de déclenchement inférieur à 300mA).
  • Ce module différentiel de type A SI est compatible avec des disjoncteurs alimentant des circuits perturbateurs, comme les éclairage LED.
  • Ce module se relie aisément et rapidement avec des disjoncteurs Acti9 iDT40 . Pour les assembler, il vous suffit d'utiliser un peigne pour iTG40 de la marque Schneider.

Fiche e-catalogue bloc différentiel 40A 300mA type A SI Schneider

  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Données techniques de ce bloc différentiel Schneider :

  • Gamme : Acti 9
  • Nom de l'appareil : Vigi iTG40
  • Fonction de base : blocs différentiels
  • Compatibilité de gamme : Acti9 iDT40
  • Nombre de pôles : 3P + N
  • Nombre de pôles protégés : 3
  • Courant assigné : 40A
  • Protection du différentiel : 300mA
  • Type de différentiel : A-SI
  • Temporisation : instantanée
  • Fréquence : 50Hz
  • [Ue] tension assignée d'emploi : 400 V CA 50 Hz
  • Normes : EN/CEI 61009-2-1

Données complémentaires de ce bloc différentiel Schneider :

  • Technologie différentiel : indépendant de la tension
  • [Ui] tension d'isolement : 440 V CA 50 Hz se conformer à EN/CEI 61009-2-1

  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 61009-2-1
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 10000 cycles

Informations relatives à l'installation :

  • Position de l'appareillage dans l'installation : tête de groupe
  • Mode d'installation : clipsable
  • Support de montage : Rail DIN
  • Type de connexion : à vis
  • Pas de 9 mm : 6
  • Hauteur : 91mm
  • Largeur : 108mm
  • Profondeur : 74mm
  • Type de raccordement :

     - Borne de connexion (haut) 1... 16mm² rigide

     - Borne de connexion (haut) 1...10mm² souple

  • Longueur de dénudage des fils : 14mm
  • Couple de serrage : 2 N.m haut

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
  • Assure la protection des personnes contre les électrocutions par contact indirect.

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider SCHA9Y15740

Choisissez les appareillages Schneider pour une installation électrique pérenne et de qualité.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant A9Y15740
Gencode EAN 3606481383587
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iTG40
Fonction du module Bloc différentiel
Intensité 40A
Sensibilité différentiel 300mA
Type de différentiel Type ASI (haute sensibilité)
Bornes auto Non
Type de connexion A vis
Nombre de pôles Tétrapolaire 3P+N
Tension 400V CA
Emprise (en nombre de modules) 3
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Oui
CE Oui
