  • SCHNEIDER Acti9 iID Interrupteur différentiel tétrapolaire 63A 300mA type AC 4M 400V - A9R14463
  • SCHNEIDER Acti9 iID Interrupteur différentiel tétrapolaire 63A 300mA type AC 4M 400V - A9R14463

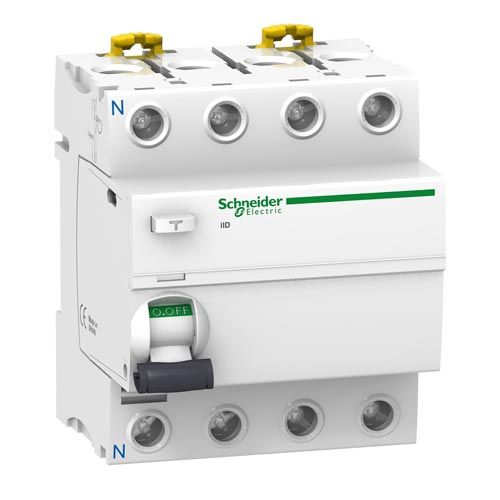

SCHNEIDER Acti9 iID Interrupteur différentiel tétrapolaire 63A 300mA type AC 4M 400V - A9R14463

  • Réf. 123Elec : SCHA9R14463
  • Réf. Fabricant : A9R14463
SCHNEIDER
89,95 €  TTC
74,96 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Paypal
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iID Interrupteur différentiel tétrapolaire 63A 300mA type AC 4M 400V - A9R14463

Cet interrupteur différentiel a pour rôle de protéger les personnes en cas de chocs électriques par contact indirect (risques d'électrisation ou d'électrocution). Il est spécifiquement conçu pour le secteur tertiaire.

  • L'utilisation des connecteurs à vis vous permet de raccorder les liaisons filaires d'un circuit électrique à cet interrupteur différentiel 4P tétrapolaire.
  • Ce dispositif de protection se relie uniquement avec d'autres modules de la marque Schneider Acti 9 : modules auxiliaires Acti9 de déclenchement (iMN, iMX,...) ou de signalisation (iOF, iSD,...).
  • Pour obtenir une solution différentiel efficace, ajoutez cette solution de protection Acti9 iID. Elle protège les circuits de 63A max contre les courants de fuite.
Fiche e-catalogue interrupteur différentiel 63A 300mA type AC Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Caractéristiques techniques de cet interrupteur différentiel Schneider :

  • Gamme : Acti 9
  • Nom de l'appareil : Acti9 iID
  • Fonction de base : interrupteur différentiel
  • Nombre de pôles : 4P
  • Nombre de pôles protégés : 3
  • Courant assigné : 63A
  • Protection du différentiel : 300mA
  • Type de différentiel : AC
  • Temporisation : instantanée
  • Fréquence : 50/60Hz
  • [Ue] tension assignée d'emploi : 380...415 V CA 50/60 Hz
  • Normes : EN/CEI 61008-1

Données complémentaires de cet interrupteur différentiel Schneider :

  • Technologie différentiel : indépendant de la tension
  • Pouvoir assigné de coupure et fermeture : Idm 1500 A / Im 1500 A
  • Courant nominal de court-circuit conditionnel : 10 kA
  • Courant de pointe : 250A
  • [Ui] tension d'isolement : 500 V CA 50/60 Hz

  • [Uimp] tension assignée de tenue aux chocs : 6 kV
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : AC-1: 15000 cycles

Informations relatives à l'installation :

  • Position de l'appareillage dans l'installation : départ
  • Mode d'installation : clipsable
  • Support de montage : Rail DIN
  • Type de connexion : à vis
  • Pas de 9 mm : 8
  • Hauteur : 91mm
  • Largeur : 72mm
  • Profondeur : 73,5mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1... 35mm² rigide

     - Borne de connexion (haut ou bas) 1...25mm² souple

     - Borne de connexion (haut ou bas) 1...25mm² flexible avec embout
  • Longueur de dénudage des fils : 14mm
  • Couple de serrage : 3,5 N.m haut ou bas
  • Type de commande : par maneton

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
  • Assure la protection des circuits électriques des personnes contre les électrocutions par contact direct.

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider SCHA9R14463

Acheter du matériel électrique Schneider, c'est installer des appareillages performants et à longue durée de vie.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Produits conseillés

Caractéristiques

Gamme du produit Schneider Acti9 iID
Gencode EAN 3606480091353
Marque SCHNEIDER
NF Oui
Garantie 2 ans
CE Oui
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant A9R14463
Fonction du module Interrupteur différentiel
Intensité 63A
Sensibilité différentiel 300mA
Type de différentiel Type AC
Bornes auto Non
Type de connexion A vis
Nombre de pôles Tétrapolaire 3P+N
Tension 400V CA
Emprise (en nombre de modules) 4
