SCHNEIDER Acti9 iDT40N Disjoncteur 32A 3P+N courbe C 10kA 400V - A9P24732

  • Réf. 123Elec : SCHA9P24732
  • Réf. Fabricant : A9P24732
SCHNEIDER
59,99 €  TTC
49,99 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

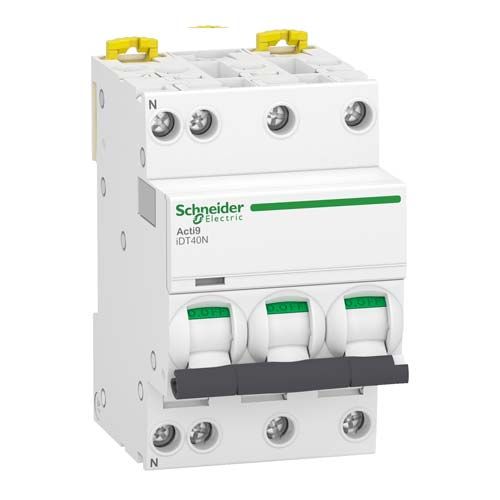

SCHNEIDER Acti9 iDT40N Disjoncteur 32A 3P+N courbe C 10kA 400V - A9P24732

Ce disjoncteur Schneider, pour bâtiments tertiaires, protège les circuits triphasés et les installations branchées en cas de court-circuit ou de surintensité.

  • Possibilité de relier ce disjoncteur a un bloc différentiel Vigi iDT40 en aval du disjoncteur, ceci vous permet d'obtenir un dispositif différentiel : protection des personnes contre les chocs électriques.
  • Pour intervenir en toute sérénité sur vos lignes électriques, vous pouvez condamner ce disjoncteur Acti9 iDT40N Schneider grâce à un cadenas.
  • Regarder la position de la manette de ce disjoncteur Schneider, c'est un excellent moyen de connaître l'état du circuit. Si le levier est levé, le circuit est sous tension.
Fiche e-catalogue disjoncteur 32A courbe C 10kA Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Caractéristiques techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iDT40
  • Nom de l'appareil : IDT40N
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 3P + N
  • Nombre de pôles protégés : 3
  • Courant assigné : 32A
  • Largeur en nombre de module : 3
  • Type de réseau : CA
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 10 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Aptitude au sectionnement : oui se conformer à EN/CEI 60947-2
  • Normes : EN/CEI 60898-1 ; EN/CEI 60947-2

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50Hz
  • [Ue] tension assignée d'emploi : 400 V CA 50 Hz
  • Déclenchement magnétique :

     - 5,,,10 x In se conformer à EN/CEI 60898-1

     - 8 x In +/- 20 % se conformer à EN/CEI 60947-2

  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 6000 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 5 kA 50 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Classe de limitation : 3 se conformer à EN/CEI 60898-1
  • [Ui] tension d'isolement : 440 V CA 50 Hz se conformer à EN/CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Indication de tension : ON/OFF
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 20000 cycles

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Type de connexion : à vis
  • Support de montage : Rail DIN
  • Pas de 9 mm : 6
  • Hauteur : 85mm
  • Largeur : 54mm
  • Profondeur : 74mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...10mm² souple

     - Borne de connexion (haut ou bas) 1...16mm² rigide
  • Longueur de dénudage des fils : 14mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
  • Assure la protection des circuits électriques des fours tertiaires ou industriels, des circuits de chauffage,...

Tuto - Comment changer un disjoncteur dans un tableau électrique ?

Conseil 123elec: pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf.SCHA9P24732

Choisissez du matériel électrique facile à installer de la marque Schneider.

Avis clients

Aucun avis sur ce produit pour le moment

Déposer un avis

Questions & Réponses

Aucune question

Caractéristiques

Gamme du produit Schneider Acti9 iDT40
Gencode EAN 3606481382092
Marque SCHNEIDER
NF Oui
CE Oui
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant A9P24732
Intensité 32A
Type de courbe Courbe C
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Tétrapolaire 3P+N
Emprise (en nombre de modules) 3
Tension 400V CA
