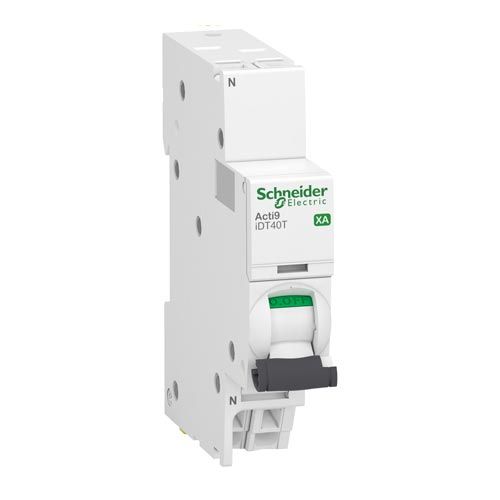

SCHNEIDER Acti9 iDT40 XA Disjoncteur 16A auto Ph+N courbe C 6kA 230V - A9PA2616

  • Réf. 123Elec : SCHA9PA2616
  • Réf. Fabricant : A9PA2616
SCHNEIDER
13,45 €  TTC
11,21 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Paypal
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iDT40 XA Disjoncteur 16A auto Ph+N courbe C 6kA 230V - A9PA2616

Ce disjoncteur pour bâtiments tertiaires a pour fonction de protéger vos biens en cas de dysfonctionnement sur les circuits électriques (courts-circuits/surchauffe).

  • Ce disjoncteur Schneider dispose de connecteurs automatiques. Ce type de connecteur est idéal pour raccorder facilement et en toute sécurité, les fils électriques de vos circuits.
  • Si vous souhaitez protéger les circuits terminaux de vos prises, choisissez ce disjoncteur Acti9 iDT40 XA avec un calibre de 16A.
  • Ce disjoncteur 16A est uniquement compatible avec des peignes d'alimentation pour iDT40 de la marque Schneider.
Fiche e-catalogue disjoncteur 16A auto courbe C 6kA Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Caractéristiques techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iDT40 XA
  • Nom de l'appareil : IDT40 XA
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 1P + N
  • Nombre de pôles protégés : 1
  • Courant assigné : 16A
  • Largeur en nombre de module : 1
  • Type de réseau : CA
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 6 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Aptitude au sectionnement : oui se conformer à EN/CEI 60947-2
  • Normes : EN/CEI 60898-1 ; EN/CEI 60947-2

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50Hz
  • [Ue] tension assignée d'emploi : 230 V CA 50 Hz
  • Déclenchement magnétique :

     - 5,,,10 x In se conformer à EN/CEI 60898-1

     - 8 x In +/- 20 % se conformer à EN/CEI 60947-2

  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 4,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Classe de limitation : 3 se conformer à EN/CEI 60898-1
  • [Ui] tension d'isolement : 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Indication de tension : ON/OFF
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 20000 cycles

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Type de connexion : auto
  • Support de montage : Rail DIN
  • Pas de 9 mm : 2
  • Hauteur : 85mm
  • Largeur : 18mm
  • Profondeur : 74mm
  • Type de raccordement :

     - Borne de connexion bas 1...4mm² souple

     - Borne de connexion bas 1...2,5mm² flexible avec embout

     - Borne de connexion bas 1...4mm² rigide
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
  • Assure la protection des circuits électriques prises.

Tuto - Comment changer un disjoncteur dans un tableau électrique ?

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Fiche e-catalogue Schneider :

Schneider réf.SCHA9PA2616

Schneider vend du matériel électrique fiable et durable : tableaux électriques, disjoncteurs, prises & interrupteurs...

Avis clients

Aucun avis sur ce produit pour le moment

Déposer un avis

Questions & Réponses

Aucune question

Produits conseillés

Caractéristiques

Gamme du produit Schneider Acti9 iDT40
Gencode EAN 3606489568122
Marque SCHNEIDER
NF Oui
CE Oui
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant A9PA2616
Intensité 16A
Type de courbe Courbe C
Pouvoir de coupure 6kA
Type de connexion Auto
Nombre de pôles Monophasé 1P+N
Emprise (en nombre de modules) 1
Tension 230V CA
Nombre d'unité de vente 1
