  2. SCHNEIDER Acti9 iC60N Disjoncteur 4A 2P courbe C 50kA 400V - A9F74204
  • SCHNEIDER Acti9 iC60N Disjoncteur 4A 2P courbe C 50kA 230V - A9F74204_x000D_
  • SCHNEIDER Acti9 iC60N Disjoncteur 4A 2P courbe C 50kA 230V - A9F74204_x000D_

SCHNEIDER Acti9 iC60N Disjoncteur 4A 2P courbe C 50kA 400V - A9F74204

  • Réf. 123Elec : SCHA9F74204
  • Réf. Fabricant : A9F74204
Note : 5 sur 5 1 avis
SCHNEIDER
24,80 €  TTC
20,67 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

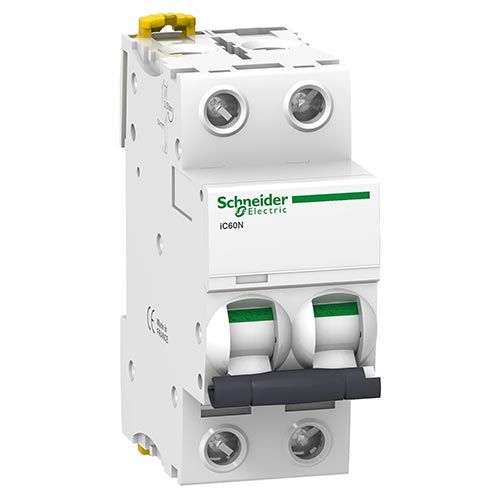

SCHNEIDER Acti9 iC60N Disjoncteur 4A 2P courbe C 50kA 400V - A9F74204

Idéal pour protéger les biens, ce disjoncteur magnetothermique est spécifiquement conçu pour le domaine du tertiaire et industriel.

  • Ce disjoncteur Schneider vous offre un courant assigné de 4A pour s'adapter précisément à votre besoin.
  • Grâce à la manette du disjoncteur, vous pouvez connaitre facilement l'état du circuit : bandelette verte visible si le disjoncteur est hors tension.
  • Ce disjoncteur bipolaire avec son déclencheur magnétothermique de courbe C permet une protection optimale des 2 pôles.
Fiche e-catalogue disjoncteur 4A 2P courbe C Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Caractéristiques spécifiques du disjoncteur 4A :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 2 pôles
  • Nombre de pôles protégés : 2
  • Courant assigné : 4 A
  • Largeur en nombre de module : 2
  • Type de réseau : CA / CC
  • Type de déclencheur : magnetothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

     - 50 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 50 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 50 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 50 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 25 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2

     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à CEI 60947-2
  • Normes : EN 60947-2 / CEI 60947-2 / EN 60898-1 / IEC 60898-1

Caractéristiques complémentaires du disjoncteur Schneider :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20%
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 50 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 50 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 50 kA 100 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 25 kA 100 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 50 kA 100 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 25 kA 100 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 50 kA 100 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 50 kA 100 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
  • Classe de limitation :

     - 3 se conformer à EN 60898-1

     - 3 se conformer à IEC 60898-1
  • [Ui] tension d'isolement

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs

     - 6 kV se conformer à EN 60947-2

     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale: signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 4
  • Hauteur : 85mm
  • Largeur : 36mm
  • Profondeur : 78,mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...25 mm² rigide

     - Borne de connexion (haut ou bas) 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des circuits électriques tels que les ventilations, sonnettes, gestionnaires d'énergie ou autres appareillages modulaires

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf.SCHA9F74204

Schneider, spécialiste mondial des appareillages électriques. Produits à découvrir avec 123elec.

Avis clients

Moyenne des notes : 5/5 Avis classés du plus récent au plus ancien

    par Yo - Avis publié le

    Disjoncteur bipolaire Schneider, permet la protection du neutre en régime IT.
    Bon prix !

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant A9F74204
Gencode EAN 3606480080357
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iC60
Intensité 4A
Type de courbe Courbe C
Pouvoir de coupure 50kA
Type de connexion A vis
Nombre de pôles Bipolaire 2P
Emprise (en nombre de modules) 2
Tension 230/400V CA
Nombre d'unité de vente 1
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Oui
CE Oui
