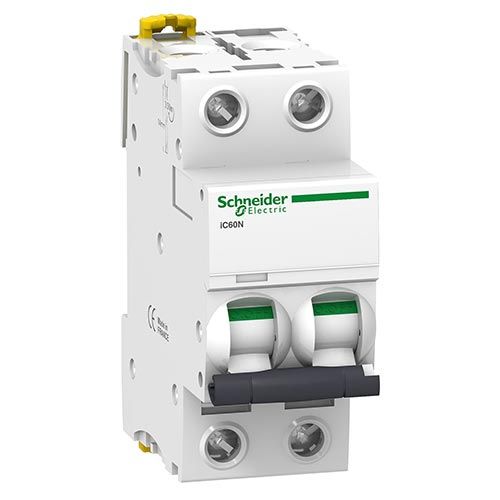

SCHNEIDER Acti9 iC60N Disjoncteur 40A 2P courbe C 10kA 400V - A9F77240
- Réf. 123Elec : SCHA9F77240
- Réf. Fabricant : A9F77240
- Paiement 100 % sécurisé avec Monetico
- Large choix de modes de livraison
- Expédition offerte dès 250€ TTC d'achat
À votre écoute au 04 81 12 00 80
ou par email
Produits complémentaires
-
SCHNEIDER Acti9 iC60 Bloc différentiel Vigi 2P 40A 30mA type AC - A9Q11240
- Réf. 123Elec : SCHA9Q11240
- Réf. Fabricant : A9Q11240
-
SCHNEIDER Acti9 iC60 Peigne d'alimentation 2P 100A 12 modules - A9XPH212
- Réf. 123Elec : SCHA9XPH212
- Réf. Fabricant : A9XPH212
-
SCHNEIDER Acti9 iC60 Peigne d'alimentation 2P 100A 24 modules - A9XPH224
- Réf. 123Elec : SCHA9XPH224
- Réf. Fabricant : A9XPH224
Présentation
SCHNEIDER Acti9 iC60N Disjoncteur 40A 2P courbe C 10kA 400V - A9F77240Ce disjoncteur Schneider magnétothermique assure la protection des appareils branchés en bout des circuits électriques.
- Principalement destiné aux bâtiments du grand tertiaire et industriel, cet appareil Schneider permet de couper le courant du circuit associé en cas de courts-circuits ou surintensité.
- Ce disjoncteur peut s'utiliser comme disjoncteur tête de groupe afin de protéger votre rangée et assurer une sélectivité.
- Vous souhaitez ajouter une fonction différentielle à ce disjoncteur 40A ? le bloc différentiel Vigi iC60 en option* est un élément idéal pour répondre à ce besoin.
- Norme NF
- Norme CE
- Garantie 2 ans
Descriptif
- Gamme : Acti 9
- Nom du produit : Acti 9 iC60
- Nom de l'appareil : ICN60N
- Application : distribution
- Fonction de base : disjoncteur miniature
- Nombre de pôles : 2 pôles
- Nombre de pôles protégés : 2
- Courant assigné : 40 A
- Largeur en nombre de module : 2
- Type de réseau : CA / CC
- Type de déclencheur : magnétothermique
- Courbe de déclenchement : C
- Pouvoir de coupure : - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1 - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2 - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- Catégorie d'emploi : - Catégorie A se conformer à EN 60947-2 - Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement : - Oui se conformer à EN 60898-1 - Oui se conformer à EN 60947-2 - Oui se conformer à IEC 60898-1 - Oui se conformer à CEI 60947-2
- Normes : CEI 60947-2 / EN 60898-1 / EN 60947-2 / IEC 60898-1
- Fréquence : 50 - 60 Hz
- Déclenchement magnétique : 8 x In +/- 20%
- [Ics] pouvoir assigné de coupure de service en court-circuit : - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
- Classe de limitation : - 3 se conformer à EN 60898-1 - 3 se conformer à IEC 60898-1
- [Ui] tension d'isolement - 500 V CA 50/60 Hz se conformer à EN 60947-2 - 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs - 6 kV se conformer à EN 60947-2 - 6 kV se conformer à CEI 60947-2
- Coupure pleinement apparente : oui
- Type de commande : par maneton
- Signalisation locale: signalisation de déclenchement
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycle
- Mode d'installation : fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
- Pas de 9 mm : 4
- Hauteur : 85mm
- Largeur : 36mm
- Profondeur : 78,5mm
- Type de raccordement : - Borne de connexion (haut ou bas) 1...25 mm² rigide - Borne de connexion (haut ou bas) 1...16 mm² souple
- Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
- Couple de serrage : 2 N.m haut ou bas
- Protection différentielle : bloc séparé
- Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
- Assure la protection des circuits plancher chauffant jusqu'à 5400W, circuit de borne de recharge de véhicules 32A mono et triphasés.
