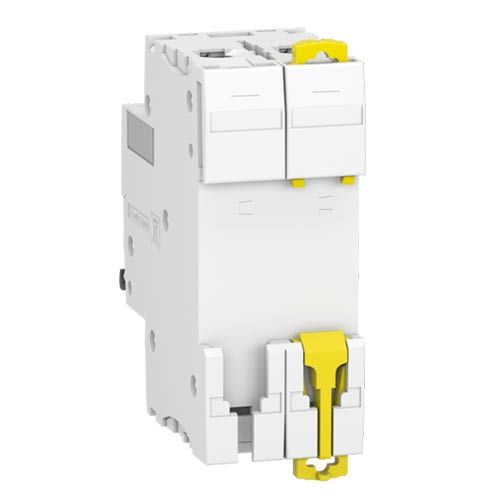

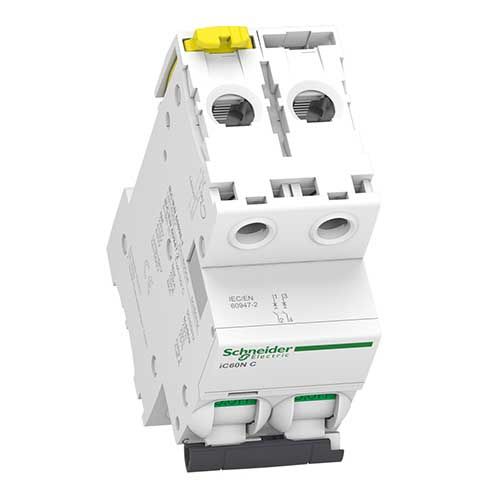

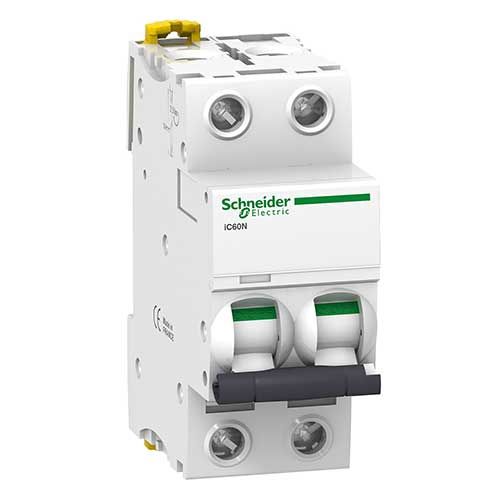

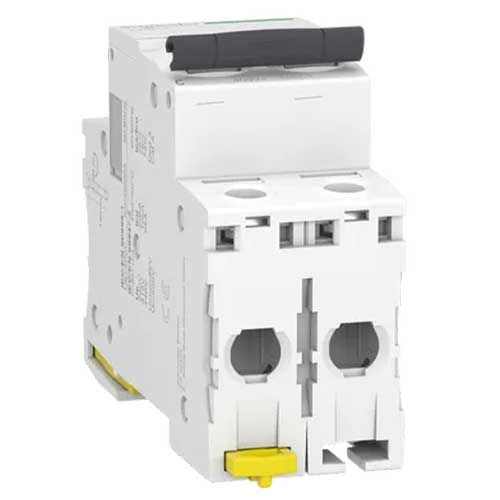

SCHNEIDER Acti9 iC60N Disjoncteur 32A 2P courbe C 10kA 400V EU - A9F74232

Caractéristiques principales du disjoncteur 32A :

• Gamme : Acti 9
• Nom du produit : Acti 9 iC60
• Nom de l'appareil : ICN60N
• Application : distribution
• Zone d'utilisation : Europe
• Fonction de base : disjoncteur miniature
• Nombre de pôles : 2 pôles
• Nombre de pôles protégés : 2
• Courant assigné : 32 A
• Largeur en nombre de module : 2
• Type de réseau : CA / CC
• Type de déclencheur : magnétothermique
• Courbe de déclenchement : C
• Pouvoir de coupure :
   - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
   - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
   - 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
   - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
   - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
   - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
   - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
• Catégorie d'emploi :
   - Catégorie A se conformer à EN 60947-2
   - Catégorie A se conformer à CEI 60947-2
• Aptitude au sectionnement :
   - Oui se conformer à EN 60898-1
   - Oui se conformer à EN 60947-2
   - Oui se conformer à IEC 60898-1
   - Oui se conformer à CEI 60947-2
• Normes : EN 60898-1 / CEI 60947-2 / IEC 60898-1 / EN 60947-2

Autres informations du disjoncteur Schneider 2P :

• Fréquence : 50 - 60 Hz
• Déclenchement magnétique : 8 x In +/- 20%
• [Ics] pouvoir assigné de coupure de service en court-circuit :
   - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
   - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
   - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
   - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
   - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
   - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
   - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz
   - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz
   - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
   - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz
   - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC
   - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
• Classe de limitation :
   - 3 se conformer à EN 60898-
   - 3 se conformer à IEC 60898-1
• [Ui] tension d'isolement
   - 500 V CA 50/60 Hz se conformer à EN 60947-2
   - 500 V CA 50/60 Hz se conformer à CEI 60947-2
• [Uimp] tension assignée de tenue aux chocs
   - 6 kV se conformer à EN 60947-2
   - 6 kV se conformer à CEI 60947-2
• Coupure pleinement apparente : oui
• Type de commande : par maneton
• Signalisation locale: signalisation de déclenchement
• Endurance mécanique : 20000 cycle
• Endurance électrique : 10000 cycle

Informations relatives à l'installation :

• Mode d'installation : fixe
• Support de montage : Rail DIN
• Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
• Pas de 9 mm : 4
• Hauteur : 85mm
• Largeur : 36mm
• Profondeur : 78,5mm
• Type de raccordement :
   - Borne de connexion (haut ou bas) 1...25 mm² rigide
   - Borne de connexion (haut ou bas) 1...16 mm² souple
• Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
• Couple de serrage : 2 N.m haut ou bas
• Protection différentielle : bloc séparé

Domaines d'applications :

• Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
• Assure la protection des personnes contre les électrocutions par contact direct.

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Fiche technique Schneider réf.SCHA9F74232

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 Europe à ce disjoncteur. Peut se placer en tête de groupe.
