SCHNEIDER Acti9 iC60N Disjoncteur 16A 3P courbe D 10kA 400V - A9F75316

Réf. 123Elec : SCHA9F75316
Réf. Fabricant : A9F75316

21,55 € ^TTC

17,96 € ^HT

Mes chantiers

Paiement 100 % sécurisé
Large choix de modes de livraison
Expédition offerte dès 250€ TTC d'achat

Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Présentation

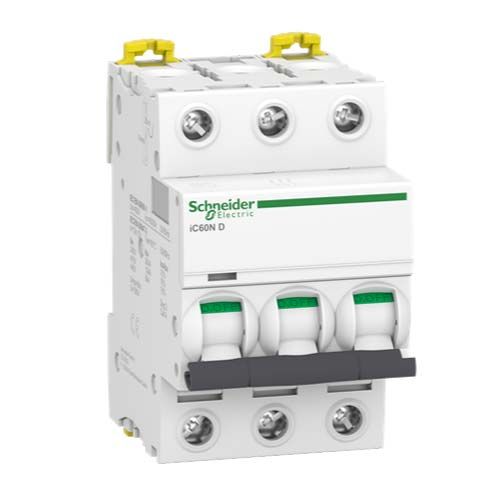

SCHNEIDER Acti9 iC60N Disjoncteur 16A 3P courbe D 10kA 400V - A9F75316

Ce disjoncteur magnétothermique dédié au secteur industriel et au grand tertiaire permet de sécuriser vos biens en cas de court-circuit ou d'une surintensité.

Ce disjoncteur courbe D est parfaitement adapté pour assurer la protection des équipements avec un fort courant d'appel au démarrage.
Le bloc différentiel Vigi iC60 en option* peut s'associer avec ce disjoncteur Schneider afin de vous apporter une protection supplémentaire : protection des personnes.
La position des manettes est un bon indicateur de l'état de votre disjoncteur : si le circuit est sous tension, les leviers sont en haut.

Fiche e-catalogue disjoncteur 16A 3P courbe D Schneider

Norme NF
Norme CE
Garantie 2 ans

Descriptif

Informations techniques de ce disjoncteur Schneider :

Gamme : Acti 9
Nom du produit : Acti 9 iC60
Nom de l'appareil : ICN60N
Application : distribution
Fonction de base : disjoncteur miniature
Nombre de pôles : 3 pôles
Nombre de pôles protégés : 3
Courant assigné : 16 A
Largeur en nombre de module : 3
Type de réseau : CA / CC
Type de déclencheur : magnétothermique
Courbe de déclenchement : D
Pouvoir de coupure :
- 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
- 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 10 kA Icu à <= 180 V CC se conformer à EN/CEI 60947-2
Catégorie d'emploi :
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement :
- Oui se conformer à EN 60898-1
- Oui se conformer à EN 60947-2
- Oui se conformer à IEC 60898-1
- Oui se conformer à CEI 60947-2
Normes : CEI 60947-2 / EN 60898-1 / IEC 60898-1 / EN 60947-2

Données complémentaires de ce disjoncteur Schneider :

Fréquence : 50 - 60 Hz
Déclenchement magnétique : 12 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit :
- 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
- 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
- 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
- 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
- 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz
- 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz
- 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
- 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz
- 10 kA 100 % se conformer à CEI 60947-2 - 125...180 V CC
- 10 kA 100 % se conformer à EN 60947-2 - 125...180 V CC
[Ui] tension d'isolement :
- 500 V CA 50/60 Hz se conformer à EN 60947-2
- 500 V AC 50/60 Hz se conformer à IEC 60947-2
[Uimp] tension assignée de tenue aux chocs :
- 6 kV se conformer à EN 60947-2
- 6 kV se conformer à CEI 60947-2
Coupure pleinement apparente : oui
Type de commande : par maneton
Signalisation locale : signalisation de déclenchement
Endurance mécanique : 20000 cycle
Endurance électrique : 10000 cycle

Informations relatives à l'installation :

Mode d'installation : fixe
Support de montage : Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
Pas de 9 mm : 6
Hauteur : 85mm
Largeur : 54mm
Profondeur : 78,5 mm
Type de raccordement :
- Borne de connexion (haut ou bas) 1...25 mm² rigide
- Borne de connexion (haut ou bas) 1...16 mm² souple
Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
Couple de serrage : 2 N.m haut ou bas
Protection différentielle : bloc séparé

Domaines d'applications :

Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
Assure la protection des moteurs et machines triphasés.

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :
Schneider réf.SCHA9F75316

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 à ce disjoncteur. Se place en tête de groupe.

L'offre d'appareillages électriques Schneider est disponible à petit prix sur 123elec.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Votre question :

Je suis d'accord avec la Politique de confidentialité

Votre nom :

recevoir une notification par e-mail lorsque la réponse est prête

Votre e-mail :

Ces produits peuvent vous intéresser

Caractéristiques

Référence fabricant	A9F75316
Gencode EAN	3606480080845
Gamme du produit	Schneider Acti9 iC60
Intensité	20A
Type de courbe	Courbe D
Pouvoir de coupure	10kA
Type de connexion	A vis
Nombre de pôles	Triphasé 3P
Emprise (en nombre de modules)	3
Tension	400V CA
Nombre d'unité de vente	1
Garantie	2 ans
Fabrication française	Non
Label OFG (Origine France Garantie)	Non
NF	Oui
CE	Oui
