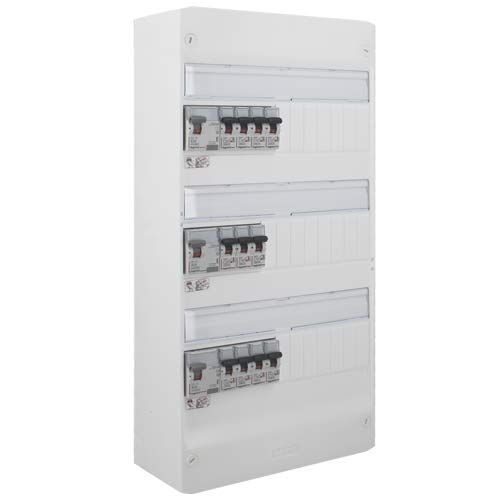

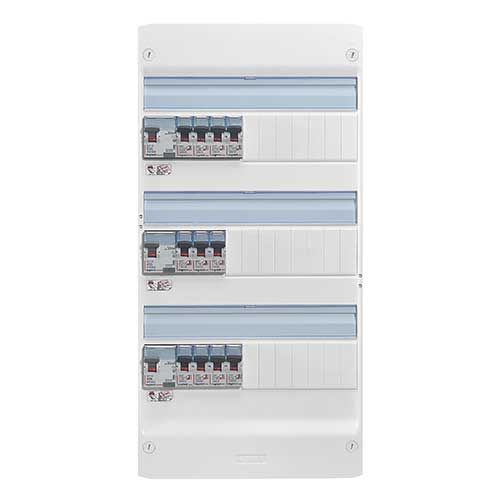

Legrand Tableau électrique pré-câblé auto 3 rangées 1ID 63A 2ID 40A 11 disjoncteurs - 200884

Présentation

Legrand Tableau électrique pré-câblé auto 3 rangées 1ID 63A 2ID 40A 11 disjoncteurs - 200884

Ce tableau électrique pré-cablé de la marque Legrand, c'est LE coffret électrique à installer chez vous : appareils de protection de qualité, dispositif prêt à poser et en conformité avec les normes en vigueur.

• Ce tableau électrique équipé et pré-cablé de 3 rangés 13 modules est spécialement adapté pour les logements de type T4.

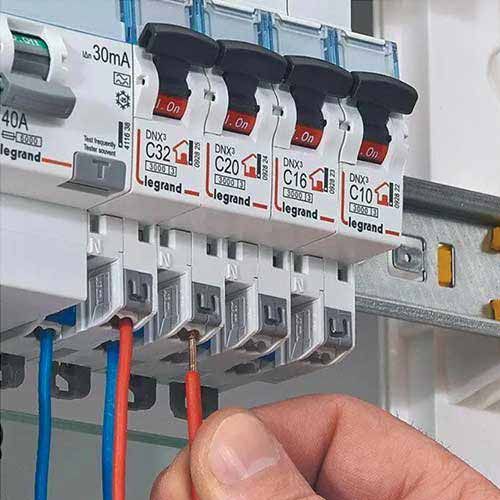

• Avec leurs bornes de connexions automatiques, les appareillages modulaires de ce coffret électrique Legrand se raccordent très rapidement, sans outils et en toute sécurité.
• Ce tableau électrique pré-cablé est facile et rapide à poser, l'installation s'effectue sur une GTL Legrand à l'aide des guides de fixation ou directement sur un mur ou une cloison.

• Norme NF
• Norme CE
• Garantie 2 ans

Descriptif

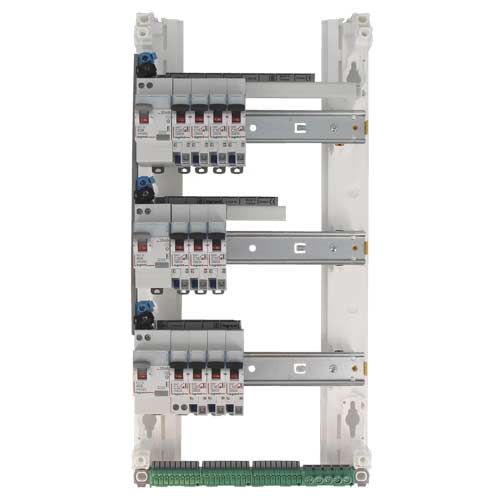

Composition de ce tableau équipé et pré-câblé 3 rangées 1ID 63A 2ID 40A 11 disjoncteurs assemblé et monté par Legrand :

• 1 tableau électrique nu 3 rangées Drivia (Ref.Legrand 401213 / Ref.123elec LEG401213)
• 1 interrupteur différentiel 30mA 63A type AC auto (Ref.Legrand 411650 / Ref.123elec LEG411650)
• 1 interrupteur différentiel 30mA 40A type AC auto (Ref.Legrand 411632 / Ref.123elec LEG411632)
• 1 interrupteur différentiel 30mA 40A type A auto (Ref. Legrand 411638 / Ref.123elec LEG411638)
• 3 disjoncteurs uni + neutre auto 10A 3kA (Ref.Legrand 092892)
• 4 disjoncteurs uni + neutre auto 16A 3kA (Ref.Legrand 092893)
• 3 disjoncteurs uni + neutre auto 20A 3kA (Ref.Legrand 092894)
• 1 disjoncteur uni + neutre auto 32A 3kA (Ref.Legrand 092895)
• 6 peignes réversibles coupés Phase + Neutre (Ref.Legrand 404926 / Ref.123elec LEG404926)
• 1 peigne vertical 3 rangées (Réf. Legrand 405001 / Réf.123elec LEG405001)
• Bornier de Terre (Réf.Legrand 405055)

Note :

• Inclus : notice d'installation, obturateurs montés, planche et bandeau de repérage, porte-document auto adhésif.
• Les borniers phase et neutre ne sont pas inclus dans le tableau.

Données techniques du coffret de distribution Legrand :

• Nombre de rangées : 3
• Nombre de modules : 39 (3 rangées de 13 modules)
• Type de fixation : GTL ou en saillie
• Hauteur : 500mm
• Largeur : 250mm
• Profondeur : 103,5mm
• Indice de protection : IP30
• Indice de résistance : IK05

Autres particularités de ce tableau équipé et pré-cablé :

• Ce coffret de répartition est uniquement compatible avec les portes Legrand Drivia 3 rangées.
• Les disjoncteurs montés dans le tableau ont un pouvoir de coupure de 3000A, de ce fait ce tableau peut uniquement être mis en place en résidentiel. Ces disjoncteurs ne sont pas disponibles au détail sur le site 123elec, cependant ce tableau peut être complété avec les modules suivants :Disjoncteurs auto Legrand et si besoin en remplaçant les peignes en place par des peignes 13 modules LEG404926.
• Les peignes réversibles horizontaux ne sont pas entiers, ils sont coupés.
• Le raccordement de l'alimentation électrique des 3 rangées peut être effectué avec le peigne vertical qui est livré et monté dans le tableau.
• Réserve de 56,41% (supérieure aux 20% minimum imposé par la norme NFC 15-100).

Certification NF du tableau équipé :

L'ensemble des composants du tableau électrique sont de marque Legrand. Le montage du tableau est effectué par Legrand. Ces tableaux sont certifiés NF.

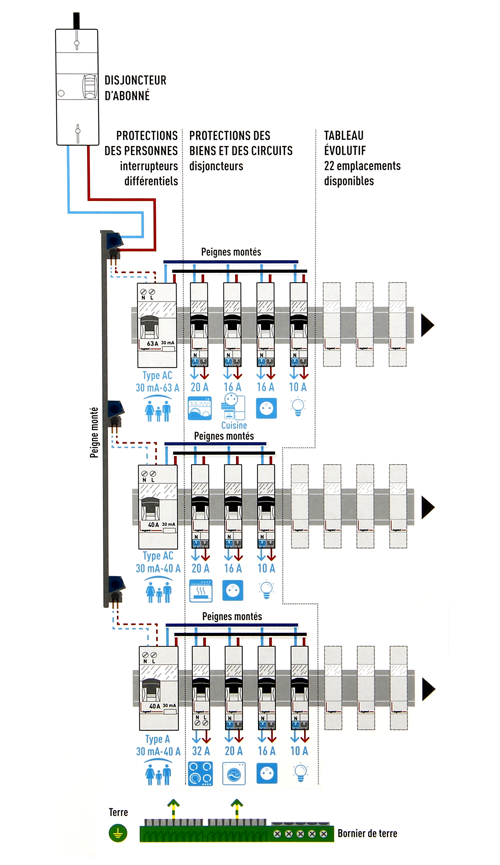

Schéma du tableau électrique Legrand :

Optez pour Legrand, c'est choisir du matériel électrique de qualité et durable sur le long terme.
