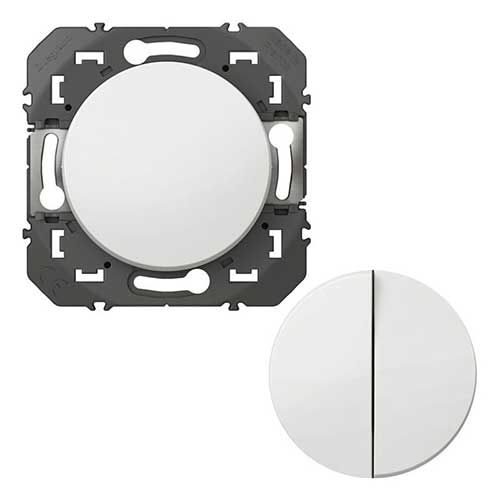

LEGRAND Dooxie Transformeur réversible 5 fonctions encastré à composer blanc - 600031

Informations techniques de ce transformeur Legrand :

• Type d'appareillage : mécanisme
• Fonctions appareillage :
  • va-et-vient
  • double va et vient
  • bouton poussoir
  • double bouton poussoir
  • va-et-vient + bouton poussoir

• Type de pose : encastrée
• Type de fixation : à vis
• Type de connexion : borne automatique
• Matière : plastique
• Finition de la surface : brillante
• Couleur : blanc
• Indice de protection : IP20
• Tension nominale : 250V
• Courant nominal assigné : 6A
• Fréquence : 50-60Hz
• Dimensions :
  • Largeur : 73mm
  • Hauteur : 73mm
  • Profondeur d'appareil : 36,15mm
  • Profondeur d'encastrement : 21,4mm

Informations concernant l'installation :

• Ce mécanisme Legrand Dooxie peut être installé en encastré dans une boîte d'encastrement ou en saille sur un cadre saillie.
• Ce transformateur est livré avec un support permettant un rattrapage angulaire de -13° à +11°. Cela facilite la mise à niveau du mécanisme lorsque la boîte d'encastrement n'est pas parfaitement horizontale.
• Le mécanisme est fixé à l'aide d'un système novateur de plaquettes métalliques mobiles. Ces plaquettes améliorent la solidité du support pour prévenir toute déformation lors du serrage des vis. Grâce à la mobilité des plaquettes, avec une amplitude de 2mm, le mécanisme peut s'ajuster horizontalement pour compenser d'éventuels défauts d'installation de la boîte, tels que des déformations ou un désalignement. En multipostes, cela simplifie l'assemblage des mécanismes.

Informations concernant l'utilisation de ce mécanisme Legrand Dooxie :

• Ce transformeur peut être associé à d'autres boutons poussoirs ou d'autres interrupteurs va-et-vient pour commander un même éclairage depuis plusieurs endroits différents.
• ce mécanisme est doté d'un système permettant de basculer entre la fonction poussoir et la fonction va-et-vient, s'adaptant ainsi aux exigences spécifiques du chantier. En actionnant la languette de maintien, il est possible de passer de la fonction va-et-vient à la fonction poussoir, offrant ainsi cette flexibilité opérationnelle.

Vidéo - Comment passer d'un interrupteur à un bouton poussoir avec ce transformeur Dooxie ?

123elec vous présente la gamme Legrand Dooxie en vidéo :

Caractéristiques e-catalogue Legrand :

• Fiche technique Legrand Dooxie réf. LEG600031
• Notice d'installation transformeur réf. LEG600031

Équipez votre logement avec les interrupteurs et prises de la marque Legrand et découvrez la gamme Legrand Dooxie pour des appareillages accessibles à tous.
