Branchement d'un interrupteur horaire : schéma de câblage et installation
L'interrupteur horaire n'est autre qu'un programmateur qui se place dans votre tableau électrique. Source de gain d'énergie, et donc d'économies, il est à envisager dans votre installation électrique. Reste à savoir comment le raccorder correctement au tableau, en distinguant l'alimentation de l'horloge et le circuit qu'elle commande. Ce dossier détaille le branchement d'un interrupteur horaire standard, puis le cas particulier du chauffe-eau avec contacteur jour/nuit.
En résumé : un interrupteur horaire se pose sur rail DIN dans le tableau électrique. Il doit être alimenté et protégé en amont, généralement par un disjoncteur 2 A, puis raccordé au circuit qu’il commande via sa sortie contact. Pour une charge importante comme un chauffe-eau, l’horloge ne doit pas alimenter directement l’appareil : elle pilote un contacteur jour/nuit qui commute le circuit de puissance.
Schéma de branchement d'un interrupteur horaire au tableau électrique
L'interrupteur horaire est un module qui se pose sur le rail DIN du tableau, au même titre qu'un disjoncteur. Avant tout raccordement, deux principes guident le câblage : l'horloge doit être alimentée et protégée en amont, et il faut bien séparer son alimentation du circuit qu'elle pilote en sortie.
Le matériel nécessaire
- un interrupteur horaire analogique ou numérique ;
- un disjoncteur de protection dédié de faible calibre, généralement 2 A, pour l'alimentation de l'horloge ;
- des fils rigides de section adaptée au circuit commandé ;
- un tournevis isolé ;
- un vérificateur d'absence de tension, VAT ;
- un contacteur jour/nuit pour un usage sur ballon d'eau chaude.
Repérer les bornes : alimentation et sortie contact
Un interrupteur horaire comporte deux groupes de bornes. Les premières reçoivent son alimentation : la phase et le neutre arrivent sur les bornes repérées par le fabricant, souvent L et N. Les secondes forment la sortie contact : c'est par elles que l'horloge ouvre ou ferme le circuit à commander.
Il est essentiel de comprendre que l'interrupteur horaire ne délivre pas une puissance en continu, il se comporte comme un contact qui s'ouvre et se ferme selon la programmation. Le repérage exact des bornes variant d'une marque à l'autre, Legrand, Schneider, Hager, etc., reportez-vous toujours à la notice du modèle.
| Repère fréquent | Rôle |
|---|---|
| L / N | Alimentation de l'horloge. |
| C, commun | Entrée du contact. |
| NO, sortie | Contact fermé pendant la plage active. |
| NC | Contact inverse, selon le modèle. |
À retenir : ces repères restent indicatifs. Ils varient selon les fabricants, d'où l'importance de vérifier la notice avant de raccorder l'interrupteur horaire.
Le câblage étape par étape
Même si vous n'êtes pas un expert en électricité, ce n'est pas l'installation la plus complexe. Pour autant, si vous avez le moindre doute, mieux vaut vous adresser à un professionnel. Comme d'habitude, avant toute chose, coupez le courant dans votre logement pour votre sécurité. Vérifiez ensuite l'absence de tension à l'aide d'un VAT avant d'intervenir dans le tableau.
Sécurité : avant toute intervention dans le tableau électrique, coupez l'alimentation générale au disjoncteur de branchement et vérifiez l'absence de tension avec un VAT.
- Coupez l'alimentation générale au disjoncteur de branchement et vérifiez l'absence de tension.
- Clipsez l'interrupteur horaire sur le rail DIN, à proximité de son disjoncteur de protection 2 A.
- Alimentez l'horloge : reliez la phase et le neutre, en aval du disjoncteur 2 A, aux bornes d'alimentation de l'interrupteur horaire.
- Raccordez la phase de commande du circuit à piloter sur la sortie contact de l'horloge, uniquement si la puissance de ce circuit est compatible avec le calibre du contact indiqué par le fabricant.
- Refermez le tableau, remettez le courant, puis passez à la programmation.
Pour une charge importante, l'interrupteur horaire doit piloter un contacteur, et non alimenter directement l'appareil. La phase commandée repart vers le circuit, le neutre lui étant raccordé directement.
Test et programmation
Si vous avez choisi le programmateur numérique, réalisez un programme manuel grâce aux touches pour sélectionner les plages horaires durant lesquelles l'alimentation électrique sera coupée. Selon le modèle, une commande manuelle, une dérogation temporaire ou un mode auto permet de tester le circuit immédiatement après le câblage, sans attendre la prochaine plage programmée.
Comment brancher un interrupteur horaire programmable ?
Le branchement d'un interrupteur horaire programmable, ou numérique, reprend exactement le principe ci-dessus : alimentation phase/neutre sur les bornes dédiées, circuit commandé sur la sortie contact. La différence se joue uniquement sur la programmation, plus fine que sur un modèle analogique. Une fois l'alimentation rétablie, réglez l'heure puis créez vos plages de marche et d'arrêt, jour par jour si besoin. Le schéma de câblage, lui, reste identique quel que soit le niveau de programmation du modèle.
Brancher un interrupteur horaire pour un chauffe-eau : horloge + contacteur jour/nuit
Piloter la production d'eau chaude pour la caler sur les heures creuses est l'un des usages les plus fréquents d'une horloge modulaire. Attention toutefois à un point de sécurité : dans la plupart des installations domestiques, l'interrupteur horaire ne doit pas alimenter directement la résistance du chauffe-eau. Il sert à piloter la bobine d'un contacteur jour/nuit, tandis que la puissance du ballon passe par un circuit dédié, protégé par son propre disjoncteur.
Le câblage repose donc sur deux circuits distincts à ne pas confondre :
Circuit de commande
L'horloge, alimentée et protégée par un disjoncteur 2 A, pilote la bobine du contacteur jour/nuit.
Circuit de puissance
L'alimentation du chauffe-eau passe par le contacteur, sur un circuit dédié généralement protégé par un disjoncteur 20 A en 2,5 mm².
Le contacteur jour/nuit dispose d'un sélecteur marche forcée / auto / arrêt : en position « auto », c'est l'horloge, ou le signal heures creuses du compteur, qui commande la mise en route ; la marche forcée permet de relancer ponctuellement la chauffe en dehors des plages programmées.
Point de vigilance : les sections et calibres sont donnés à titre indicatif au regard de la norme NF C 15-100. Vérifiez toujours les caractéristiques de votre chauffe-eau et la notice du contacteur avant de câbler. En cas de doute, faites contrôler le raccordement par un électricien.
Les différents types d'interrupteurs horaires : analogique ou numérique
Il existe plusieurs types d'interrupteurs horaires, également appelés interrupteurs programmables, à savoir les analogiques et les numériques. Ils viennent remplacer le programmateur ménager en créant des scénarios au sein même de votre tableau électrique.
Interrupteur horaire analogique

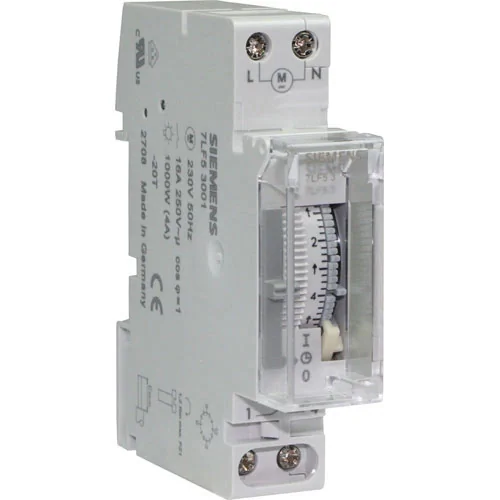

C'est la version basique. Il est composé d'un cadran entouré de cavaliers qui représentent les plages horaires. Il suffit de baisser les cavaliers correspondant aux heures durant lesquelles vous souhaitez alimenter vos équipements.
Interrupteur horaire numérique
La programmation se fait via un écran. Grâce à sa mémoire interne, voire une clé de transfert, il est possible de réaliser des programmes différents chaque jour pour mieux optimiser votre consommation électrique.
Créer un programme sur clé USB
Si la programmation peut se faire directement sur l'interrupteur horaire, il est possible d'utiliser une clé de sauvegarde, si votre équipement en est muni. Sur votre ordinateur, créez un ou différents programmes selon les jours de la semaine ou du week-end grâce à un logiciel dédié. Enregistrez votre programmation sur la clé et insérez-la dans l'interrupteur horaire. Cela permet de copier celle-ci sur votre interrupteur programmable. Retirez la clé, le tour est joué.
Les avantages de l'interrupteur horaire
Cette solution offre des avantages non négligeables. D'une part, elle est simple à installer et la programmation est aisée. Vous pouvez modifier à tout moment vos réglages et les adapter à vos habitudes, à votre présence et vos absences, etc.
Cela permet surtout de paramétrer des plages horaires durant lesquelles vous alimentez vos appareils afin de ne les faire fonctionner que lorsque vous le souhaitez. Éclairage, arrosage, équipement électroménager, libre à vous de gérer vos programmes pour réaliser des économies d'énergie importantes. Avec l'interrupteur horaire, vous maîtrisez toujours mieux la consommation électrique de vos appareils et pouvez limiter l'impact du mode veille sur votre facture d'électricité.
Associé à vos interrupteurs et prises, l'interrupteur horaire vous permet de créer une installation électrique à la fois pratique et économe.
FAQ sur le branchement d'un interrupteur horaire
Comment brancher un interrupteur horaire ?
Coupez le courant, clipsez le module sur le rail DIN à côté de son disjoncteur 2 A, amenez la phase et le neutre sur les bornes d'alimentation, puis raccordez le circuit à commander sur la sortie contact. Refermez le tableau, remettez le courant et programmez les plages horaires.
Faut-il un disjoncteur dédié pour un interrupteur horaire ?
Oui, son alimentation est généralement protégée en amont par un disjoncteur de faible calibre, de l'ordre de 2 A. Le circuit de puissance commandé conserve, lui, sa propre protection adaptée à la charge.
Interrupteur horaire analogique ou numérique : lequel choisir ?
L'analogique, réglé par cavaliers, suffit pour une plage simple et répétitive. Le numérique permet des programmes différents selon les jours et une gestion plus fine. Le branchement au tableau reste identique dans les deux cas.
Pourquoi associer un contacteur à une horloge pour un chauffe-eau ?
Parce que l'horloge ne doit pas supporter la puissance du ballon. Elle commande la bobine d'un contacteur jour/nuit, qui commute à son tour le circuit de puissance du chauffe-eau. On sépare ainsi commande et puissance.
Quelle différence entre un interrupteur horaire et un contacteur jour/nuit ?
L'interrupteur horaire déclenche selon une heure programmée que vous fixez. Le contacteur jour/nuit, lui, réagit au signal heures creuses envoyé par le compteur. Les deux se complètent : l'horloge peut justement piloter le contacteur quand on veut maîtriser soi-même les plages.
