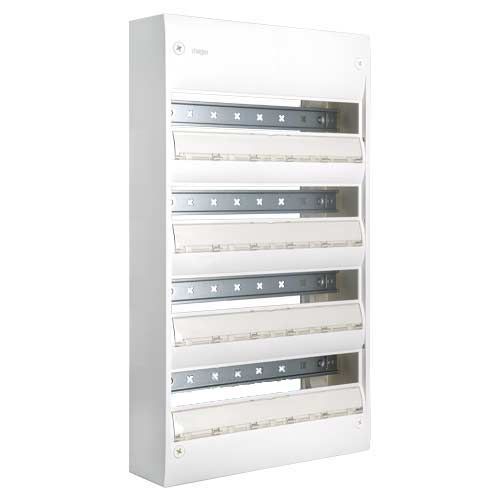

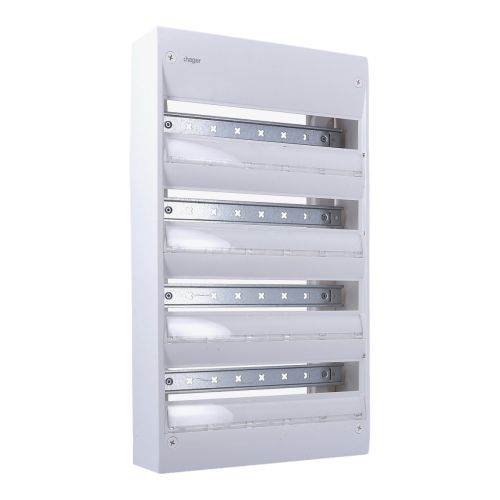

HAGER Gamma+ 18 Tableau électrique nu 4 rangées 18 modules - GD418A

Présentation

• Ce tableau Hager Gamma+ 18, entièrement personnalisable, est compatible avec l'ensemble des appareillages modulaires de la marque Hager (connexion auto ou bornes à vis).
• En optant pour ce tableau électrique Hager, vous profitez d'un dispositif innovant : système de fixation Quickfix* pour une installation horizontale ou verticale sur goulotte, sur rehausse ou dans un bac d'encastrement Hager.
• Avec ses rails DIN qui se clipsent/déclipsent aisément, ce coffret de répartition à équiper est très facile à raccorder.

• Norme NF
• Norme CE
• Garantie 2 ans

Descriptif

Le tableau électrique nu 4 rangées est livré avec :

• 1 bornier Terre, 1 bornier Phase et 1 bornier Neutre
• Obturateurs séparables par module ou demi-module
• Planche d'étiquettes pour repérage des appareils modulaires

Caractéristiques du coffret électrique nu Hager :

• Nombre de rangées : 4
• Nombre de modules : 72 (18 par rangée)
• Hauteur : 625mm
• Largeur : 355mm
• Epaisseur : 103mm
• Courant assigné nominal : 63A
• Mode de fixation : en saillie
• Montage : compatible rail DIN
• Matière : plastique
• Couleur : blanc (RAL9010)
• IP30 - IK05 (IP40 avec porte)
• Classe de protection : II

Composez votre coffret électrique Hager :

• Porte blanche réf.HAGGP418P
• Disjoncteurs Hager
• Inter diff Hager
• Modules de commande Hager

Note : les difficultés d'approvisionnement empêchent l'intégration d'un bornier sans vis. Pour contrer ces difficultés et continuer de commercialiser des tableaux Gamma+, Hager inclut un bornier à vis (lire article Hager sur les tableaux gamma+ et les borniers de terre).

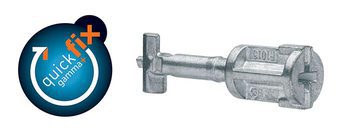

Accessoire pour une fixation avec vis Quickfix :
Pour fixer votre tableau nu sur goulotte, rehausse ou dans un bac d'encastrement, il vous suffit de vous munir d'un jeu de quickfix de la marque Hager (non fourni dans le kit) : référence JZ101


Tuto : tout savoir sur le fonctionnement du système de fixation Quickfix :




À télécharger : application Ha­ger Ready pour configurer vos tableaux et créer des étiquettes :



Caractéristiques e-catalogue Hager :
Hager Réf. GD418A

L'ensemble du matériel électrique Hager permet de réaliser une installation sécurisée.

Lire le dossier thématique sur les tableaux électriques Hager
