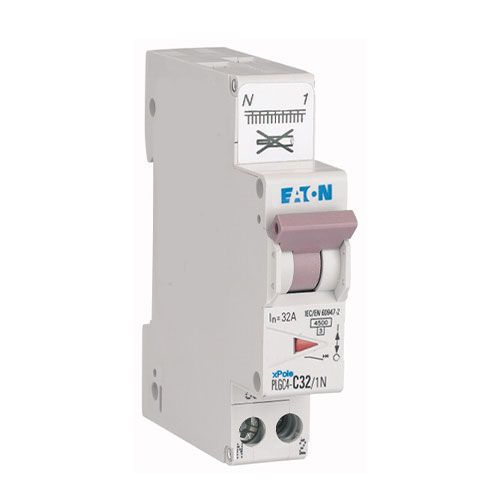

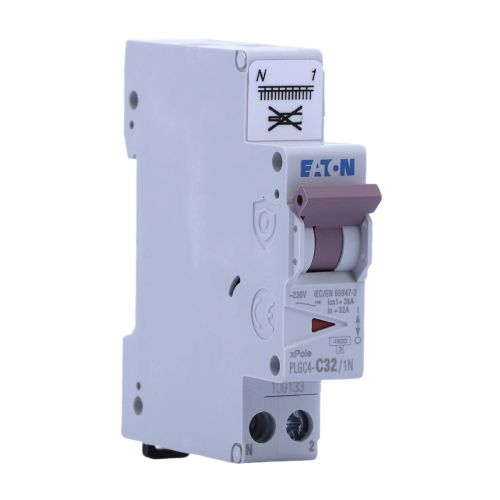

EATON Disjoncteur 32A auto Ph+N Courbe C 4.5kA 230V - 109133

Présentation

EATON Disjoncteur 32A auto Ph+N Courbe C 4.5kA 230V - 109133

Lors de courts-circuits ou surintensité au niveau d'un circuit électrique (exemple : plaques de cuisson), le disjoncteur Eaton divisionnaire coupe automatiquement la ligne touchée afin de protéger votre bien.

• Le raccordement est réalisé de façon simple, rapide et sans outils grâce à l'utilisation de bornes de connexions automatiques.
• Grâce au coloris violet de la manette, vous pouvez identifier rapidement le disjoncteur 32 A présent dans votre tableau électrique.
• Ce disjoncteur de courbe C, adapté à une utilisation domestique ou en tertiaire, se coupe de façon automatique lorsque l'intensité du courant dépasse 4,5 kA.

Fiche e-catalogue disjoncteur Eaton

• Norme NF
• Norme CE
• Garantie 2 ans

Descriptif

Caractéristiques techniques :

• Fonction de base : disjoncteur modulaire auto
• Nombre de pôles 1 pôle + N
• Nombre de pôles (total) : 2
• Courant assigné : 32 A
• Gamme : PLGC4
• Courbe de type C
• Tension assignée : 230 V
• Tenue assignée aux courts-circuits : 4.5 kA
• Fréquence : 50 - 60 Hz
• Largeur en nombre de module : 1
• Degré de pollution : 2
• Fixation sur rail DIN
• Profondeur d'encastrement : 70,5 mm
• Indice de protection (IP) : IP20
• Bornes automatiques
• température ambiante en fonctionnement : -25 - 75 °C
• Section de raccordement câble souple : 1.5 - 4 mm²
• Section de raccordement câble rigide : 1.5 - 2.5 mm²
• Répond aux exigences d'installation de la norme NF C 15-100

Applications :

• Appareillage électrique pour le résidentiel et le tertiaire (circuits terminaux)
• Assure la protection des circuits électriques des plaques de cuisson ou cuisinières en monophasé, chauffages électriques (7250 W) et les planchers chauffants (max 4200 W).

Découvrez comment changer un disjoncteur électrique :

Découvrez comment câbler un tableau électrique :

Caractéristiques e-catalogue Eaton :

Eaton réf. EAT109133

Sécurisez votre foyer avec nos disjoncteurs Eaton, spécialiste des composants et systèmes électriques.

Dossiers thématiques :

• Quel disjoncteur choisir : bornes auto ou bornes à vis ?
• Norme électrique NF C 15-100 / section des conducteurs à utiliser pour les différents circuits électriques.
