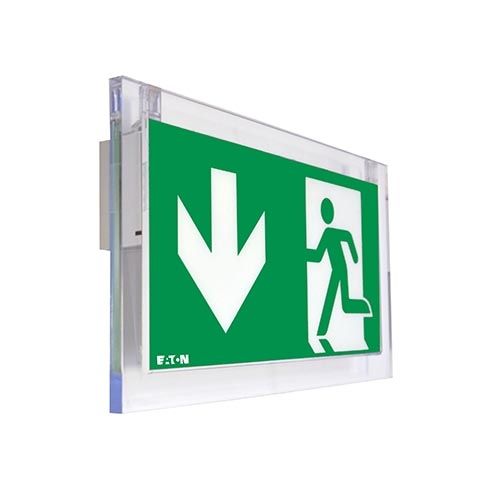

EATON BAES d'évacuation SATI adressable 45lm Crystalway - LUM17102

Présentation

Le bloc autonome d'éclairage de sécurité BAES d'évacuation éclaire et indique les sorties de secours afin de permettre l'évacuation sûre et facile du public, dans un établissement, en cas de coupure de courant.

• Ce système d'éclairage de sécurité est innovant et discret, il possède un bloc ultra plat (22 mm) et son rendu lumineux assure un confort visuel optimal.
• Conçu pour s'adapter à chaque mode de pose : murale, plafond ou suspendue, ce BAES qui possède des connecteurs automatiques est pratique et simple à installer.

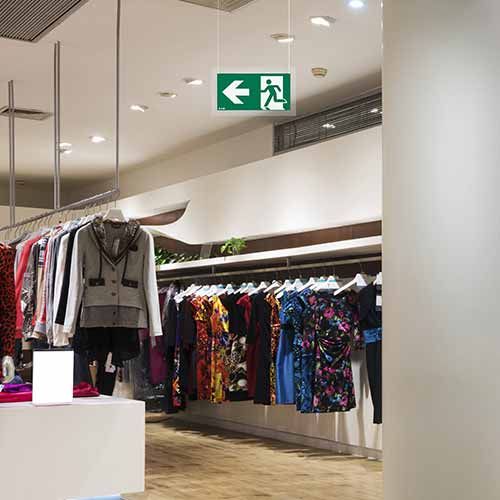

• Ce produit Eaton est idéal pour chaque structure, qu'il s'agisse d'un grand établissement (aéroport, salle de concert, etc.) ou d'un plus petit (boutique, agence commerciale, etc.).

• Norme NF
• Norme CE
• Garantie 2 ans

Descriptif

Présentation du produit Eaton :

• Les blocs de secours d'évacuation sont des équipements de base de l'éclairage de sécurité, il servent de balises en cas de défaillance de l'éclairage normal/de remplacement de l'établissement.
• Le BAES est une source lumineuse qui permet à toute personne d'accéder à l'extérieur, en assurant l'éclairage des cheminements, des sorties, des obstacles et des changements de direction.
• Une installation d'éclairage de sécurité est obligatoire dans tous les établissements recevant du public (ERP) et/ou des travailleurs (ERT). En cas de coupure générale, il est nécessaire de disposer d'un système d'éclairage de sécurité permettant d'indiquer les cheminements d'évacuation. Cette signalisation visuelle doit être éclairée comme le stipule la réglementation.
• Un Bloc Autonome d'Eclairage de Sécurité à performance SATI est un BAES équipé d'un système de test automatique (vérification du bon fonctionnement) intégré conforme à la norme NF C 71-820.

Avantages pour l'installateur :

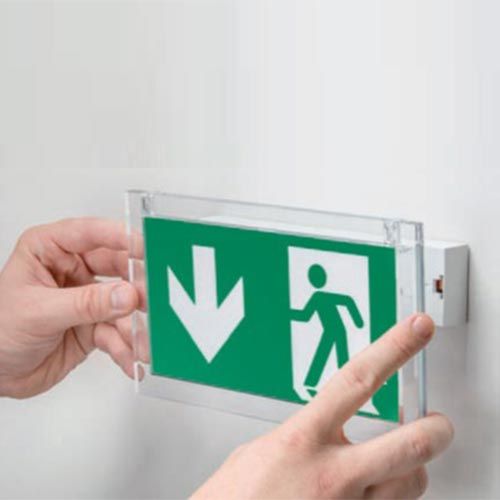

• Facile à installer :
   - Flexibilité et souplesse des points de fixation (bi matière) pour une parfaite adhésion au support
   - Livré avec 3 étiquettes amovibles
   - Appareil débrochable
   - 5 entrées de câble bi matière
   - Bornier sans vis
   - Entrées de télécommande non polarisées et protégées contre l'application accidentelle du secteur BBC et HQE
• Configuration multiple :

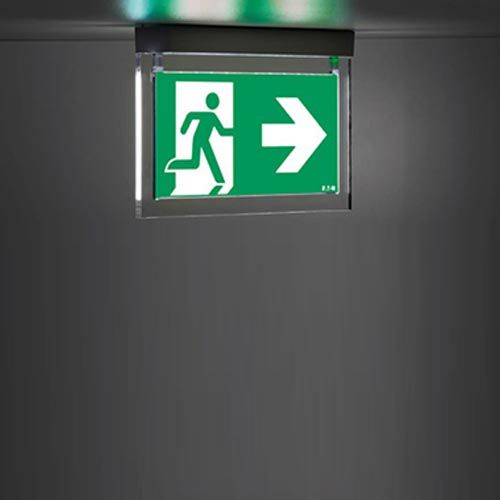

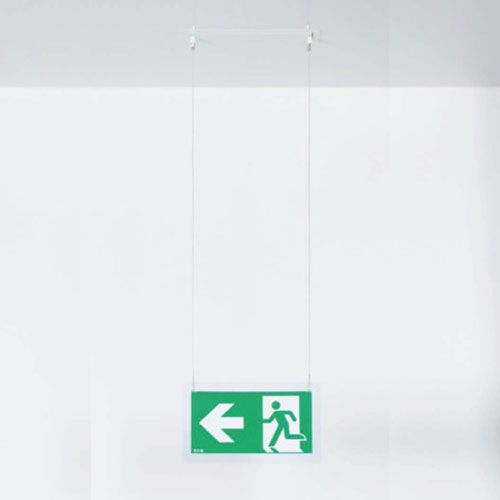

   - Référence unique pour pose mural, plafond, et drapeau et suspendu grâce au kit de câble
   - Conventionnel ou adressable
• Garantie : 4 + 6

Avantages pour l'utilisateur :

• Esthétique :
   - Contour du pictogramme transparent
   - Parfaite homogénéité d'éclairement du pictogramme
   - Esthétique identique en montage plafond et mural
   - Faible épaisseur du boîtier (22 mm) pour une installation discrète
   - Accessoires et finitions personnalisés sur demande (produits de couleur, pictogramme spécifique, encastrement ou intégration spécifiques)
• Écologique :
   - Produit Eco conçu, BBC, HQE
   - Très faible consommation : 0,5 W
   - Éligibles aux certificats d'économie d'énergie

Règles d'implantation à suivre :

• Obligatoire dans les locaux et hall :
   - > ou = à 50 personnes
   - > ou = à 300m² en étage / Rez de chaussée
   - > ou = à 100m² en sous-sol
• Chaque produits doit être installés de la manière suivante :
   - Au-dessus de chaque sortie de secours
   - A chaque obstacle et changement de niveau (porte, escalier, rampe ou marche par exemple)
   - A chaque changement de direction (couloir en angle par exemple)
   - Espacés au maximum tous les 15m dans les voies de circulation
   - Au minimum à 2,25 m du sol

Caractéristiques du BAES d'évacuation :

• Test automatique : bloc autonome SATI à LEDs (télécommande pour contrôle BAES)
• Utilisation possible en mode ADRESSABLE, protocoles ADR et CGLine+
• Deux niveaux d'éclairement secteur présent configurables (50 et 500 cd /m²) pour une parfaite adaptation au niveau de l'éclairage ambiant
• Livré avec étiquettes de balisage non collées (flèche bas / flèche droite / flèche gauche / blanche)
• Produit de Haute Qualité Environnementale, batterie Li-Ion, basse consommation, éligible au CEE
• Matière boitier : polycarbonnate
• Couleur du boitier : blanc RAL9001
• Produit configurable pour montage plafond ou mural apparent (esthétique identique)
• Dimensions en montage mural (h x l x ep) : 133 mm x 231 mm x 30 mm (vitre 7,5 mm)
• Dimensions en montage plafond (h x l x ep) : 155 mm x 231 mm x 47 mm (vitre 7,5 mm)
• Poids : 0,43 Kg
• Alimentation : 230 V - 50 Hz
• Batterie : Li-Ion 3,6 V / 620 mAh
• Raccordement : bornes automatiques pour fils rigides et souples : section de 0,5 à 2,5 mm² - Conseil 123elec : utilisation d'un câble 5G1,5 mm²
• Température de fonctionnement : 5°C à 35°C
• Indice de protection: IP 42 / IK 04
