À quoi sert un télérupteur ?

Le télérupteur fait partie des modules de commande très présents dans les installations électriques résidentielles. Mais qu’est-ce qu’un télérupteur ? À quoi ça sert ? Est-ce vraiment nécessaire ?



Définition télérupteur

Le télérupteur est un appareillage assurant la gestion d’un circuit d’éclairage comprenant généralement plus de deux points de commande. Il s’utilise lors de l’installation de boutons poussoirs. Lorsqu’une pression est exercée sur un des boutons, le télérupteur allume ou éteint la lumière.

À savoir, son fonctionnement par impulsions est incompatible avec des interrupteurs va et vient ou simple allumage.



Les différents types existants

Il existe deux types de télérupteur pour gérer un circuit d’éclairage fonctionnant via des boutons poussoirs  :

  • Le télérupteur unipolaire : c’est le plus courant dans le résidentiel. Il assure la coupure uniquement de la Phase.
  • Le télérupteur bipolaire : il dispose d’une double polarité et, de ce fait, coupe la Phase et le Neutre. Il est conseillé pour la gestion d’un circuit d’éclairage extérieur et/ou dans le domaine tertiaire.

Ensuite, un télérupteur peut être modulaire ou encastrable. Dans le cas où il est modulaire, il s’installe directement dans le tableau électrique sur un rail DIN. Il est conseillé de la placer à proximité immédiate des disjoncteurs assurant sa protection et celle du circuit d’éclairage.

Le télérupteur encastrable, quant à lui, peut être de deux tailles différentes. Dans le cas où il s'agit d'un micro-module, le télérupteur s’installe dans une boite d’encastrement*, de préférence BBC, dans l’espace de vie de l’habitation. Il est important de s’assurer que la boite d’encastrement reste accessible pour toute opération de maintenance si nécessaire. Pour les autres modèles encastrables, l'installation s'effectue dans une boite de dérivation.



Selon les modèles, le télérupteur peut être considéré comme un appareillage assez bruyant. C’est pourquoi, de plus en plus de marques s’orientent vers la fabrication de télérupteurs silencieux, également appelés télérupteurs électroniques. Ils sont notamment appréciés lorsqu’ils sont encastrables, situés dans une zone de vie du logement.



Un télérupteur peut également être équipé d’une temporisation. Cela permet d’économiser de l’énergie. En effet, la temporisation éteint automatiquement les lumières une fois le délais prédéterminé écoulé.

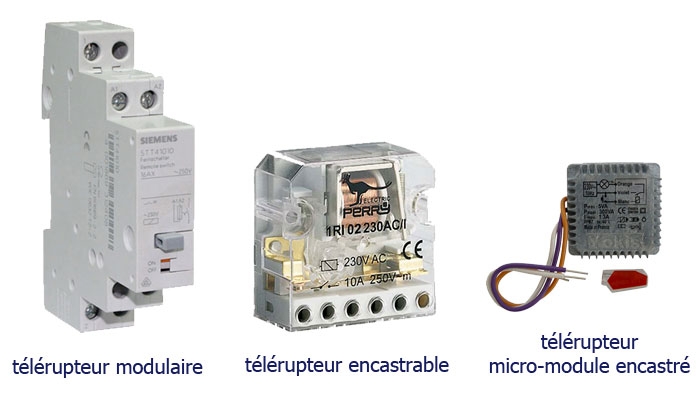

Différents types de télérupteurs

*Conseil 123elec : utiliser une boite d'encastrement BBC avec une profondeur de 50mm ou disposant d'une zone réservée à un micro-module.



Fonctionnement du télérupteur

Une pression sur un des boutons poussoirs du circuit d’éclairage crée une impulsion électromagnétique qui vient alimenter la bobine du télérupteur. Cette impulsion enclenche ensuite son contact mécanique qui assure le contact électrique jusqu'au prochain appui sur un bouton poussoir. C'est ce que l'on appelle l'auto-maintien. Cette fonction est indispensable pour éviter que le circuit se coupe lorsque l'on relâche le bouton poussoir.

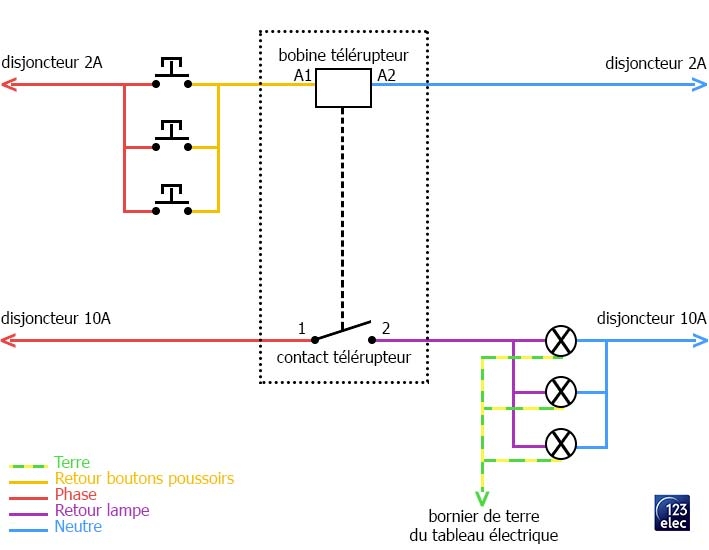

Schéma de câblage d'un télérupteur unipolaire :

 Raccordement d'un télérupteur unipolaire



À noter que les disjoncteurs 10A et 2A, assurant la protection du circuit de commande (boutons poussoirs) et du circuit de puissance (éclairage), sont raccordés au même interrupteur différentiel.



Utilisations du télérupteur : cet appareillage est souvent installé pour assurer la gestion du circuit d'éclairage d'un endroit de passage, tel qu'un couloir ou un escalier.



Retrouvez le matériel électrique nécessaire pour vos circuits d'éclairage sur l'ensemble de la boutique en ligne.





Autre article sur le télérupteur :

Comment gérer un circuit d'éclairage via un télérupteur ?
