Quelles sont les conditions pour une mise à la terre réussie ?

La mise à la terre, si elle présente un défaut, peut être dangereuse pour vous et votre logement. Cet article vous présente les conditions nécessaires d’une mise à la terre réussie pour une installation conforme et sécurisée.

L’importance de la mise à la terre

La mise à la terre est une pratique fondamentale pour la sécurité de votre installation. C’est elle qui permet d’évacuer l’électricité des courants de fuites. Dans le jargon, on parle d’évacuation de courant de défaut. Aussi, en dirigeant cette électricité des surfaces conductrices vers la terre, elle vous protège contre le risque d’électrocution.

Selon l’Observatoire national de la sécurité électrique de 2017, deux tiers des installations présentent un défaut de sécurité. Dans 80 % des cas, c’est la mise à la terre qui est à remettre en cause. Il est donc essentiel de s’attarder un peu sur celle-ci et de s’assurer que l'installation de la mise à la terre est conforme aux normes en termes de sécurité.

Les méthodes pour votre prise à la terre

L’installation de piquets verticaux

Une première solution consiste à utiliser des piquets pour la prise de terre, c’est d’ailleurs la méthode la plus couramment utilisée.
Il est conseillé dans ce cas-là d'enfoncer des piquets à une profondeur d’au moins 2 mètres.

Ceux-ci sont plantés dans le sol, la quantité et la longueur exacte des piquets dépendent de la résistance souhaitée selon votre environnement et votre installation.
Ils sont placés verticalement au-dessous du niveau permanent d’humidité.

Il existe trois types de piquets :

• en acier galvanisé de 25 mm de diamètre ;
• des profilés en acier doux de 60 mm de côté ;
• des barres de cuivre ou d’acier de 15 mm de diamètre.

Bon à savoir : la distance entre les différents piquets doit être au minimum égal à la longueur de ceux-ci.

La mise en place de conducteurs enfouis

À travers cette alternative, vous utilisez des conducteurs de section de 25 mm² pour du cuivre nu ou de 95 mm² pour de l’acier galvanisé.
Vous disposez de deux solutions pour placer vos conducteurs :

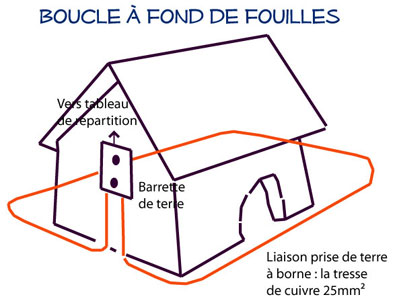

• en boucle à fond de fouilles. Ici, vous placez des conducteurs tout autour de votre logement dans les tranchées de fondation. C’est la solution à privilégier pour une construction neuve ;

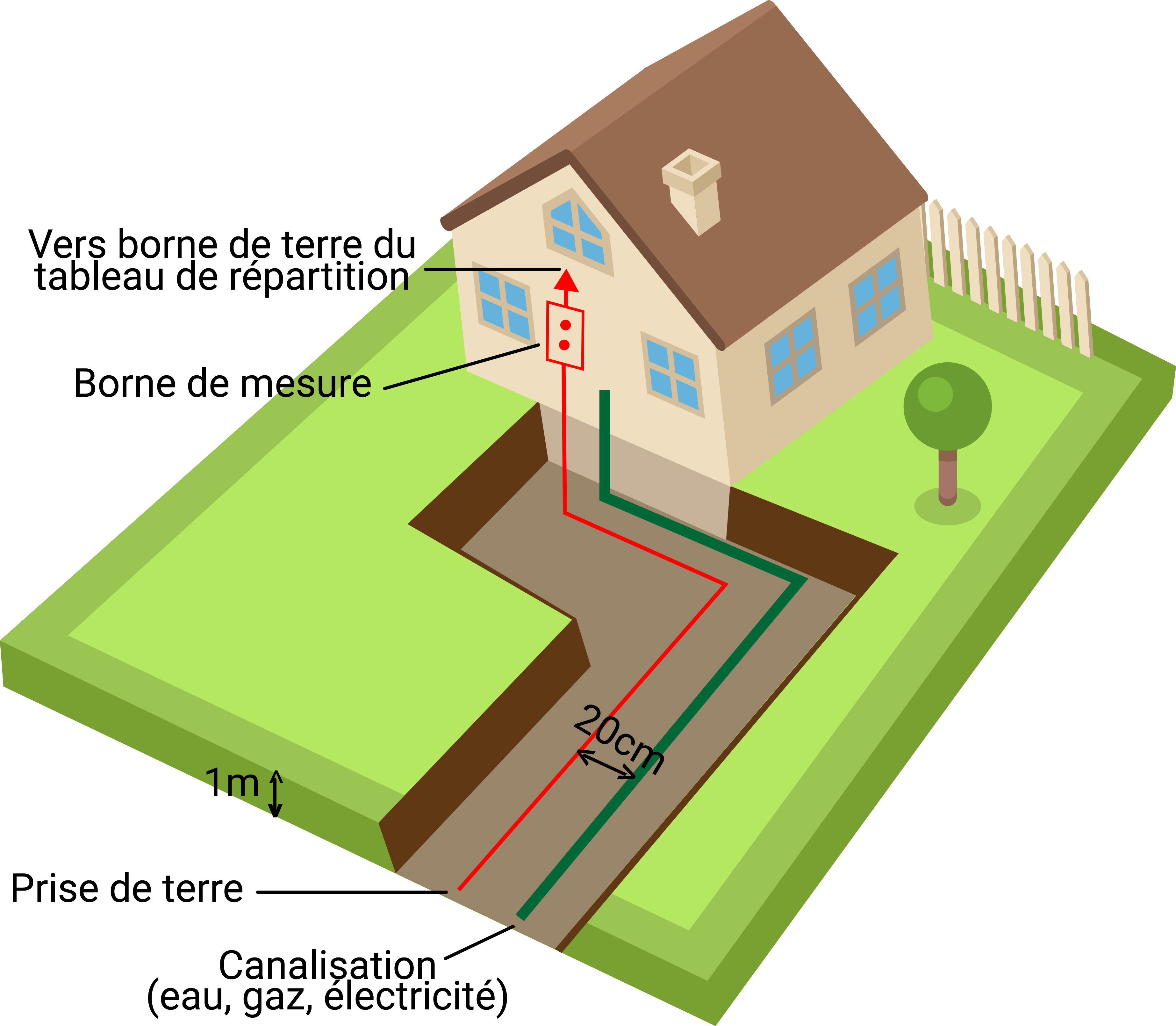

• en tranchée horizontale. Cette fois, vous enterrez vos conducteurs à environ 1 m de profondeur à recouvrir de préférence avec de la terre pour une meilleure conductivité du terrain.

Les étapes de la mise à la terre

À présent, il est nécessaire de réaliser la mise à la terre. Pour cela, posez du fil de cuivre nu de 25 mm² en fond de fouille ou enfoncez les piquets avec une massette. Puis, recouvrez d’un regard de visite et bridez le conducteur de terre nu.

Ensuite, posez une barrette de coupure dans un endroit auquel vous pouvez aisément accéder et reliez le câble de terre en cuivre à la barrette. Si nécessaire installez un bornier de dérivation qui relie la liaison équipotentielle principale au conducteur principal de la terre. Enfin, il ne vous reste plus qu’à poser le conducteur principal de terre entre la barrette et le tableau de répartition.
