Comment câbler une prise RJ45 ?

La prise RJ45 est une prise Ethernet qui permet la transmission de données informatiques. Si vous envisagez de réaliser son câblage vous-même, cet article pourrait vous être très utile.

Les spécificités du câblage RJ45

Avant toute chose, il est nécessaire de comprendre le concept de cette prise. Elle est tout à fait spécifique dans la mesure où le réseau informatique est en étoile. Qu’est-ce que cela signifie ? Tout simplement, contrairement aux autres prises de votre logement, chaque prise RJ45 est directement raccordée à votre coffret de communication. Ce n’est pas le cas des prises traditionnelles qui peuvent être repiquées les unes avec les autres. On ne rajoute donc pas une prise RJ45 comme n’importe quelle prise.

La seconde particularité du câblage RJ45 réside dans la constitution du câble lui-même. Celui que l’on connecte à la box internet, à l’ordinateur ou encore au décodeur TV est composé de 8 fils de couleurs différentes ;

• blanc-vert ;
• vert ;
• blanc-orange ;
• orange ;

• blanc-bleu ;
• bleu ;
• blanc-marron ;
• marron.

Les étapes de câblage de votre prise RJ45

Pour câbler votre prise, passez-le câble dans une boîte d’encastrement et dénudez-le. Retirez une partie du feuillard en aluminium pour libérer les 4 paires de fils. Enroulez la masse autour du feuillard. Prenez votre prise et retirez le mécanisme RJ45 de son support. Il est nécessaire ensuite de passer les câbles dans le connecteur du noyau. Placez la masse dans son encoche. Placez ensuite vos fils dans les encoches en fonction de la norme NF C 15-100 sur le réseau multimédia, les couleurs à passer sont indiquées sur le noyau lui-même. Coupez les fils au ras des connecteurs pour éviter tout court-circuit. Fermez votre noyau et replacez-le sur son support. Insérez la prise dans le boîtier d’encastrement et vissez-la. Installez la plaque de finition.

N’oubliez pas de tester votre installation pour être certain que vos branchements de votre prise RJ45 sont bien réalisés.

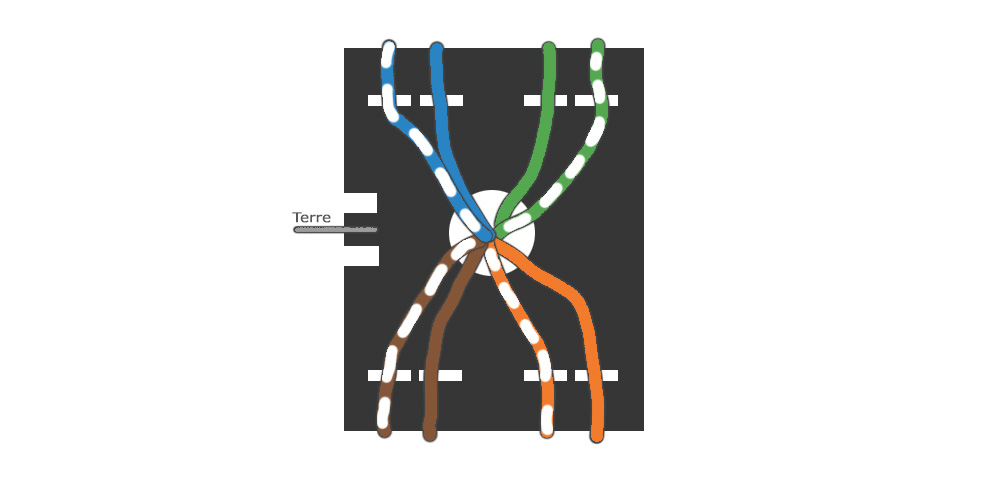

Câbler une prise RJ45 : un schéma pour faire les bons branchements

Sur ce schéma, vous observez une vue du dessus pour visualiser le câblage dans les encoches. Cela n’est qu’un exemple, cela dépend du câblage que vous envisagez de réaliser (A ou B) les 2 fonctionnent, il suffit d’appliquer le même des 2 cotés, cela reste indiqué sur le noyau, suivez simplement les instructions.

Une vidéo pour comprendre comment câbler une prise RJ45

Les vidéos sont souvent très utiles pour mieux comprendre l’électricité et les divers travaux que vous pouvez réaliser vous-même. C’est pourquoi 123elec vous propose une vidéo complète qui va vous éclairer sur le câblage d’une prise RJ45 pour une installation fonctionnelle en toute sécurité.
