Wago TOPJOB®S Borne de passage à levier 2 fils 6mm² bleu- 2106-5204

Présentation

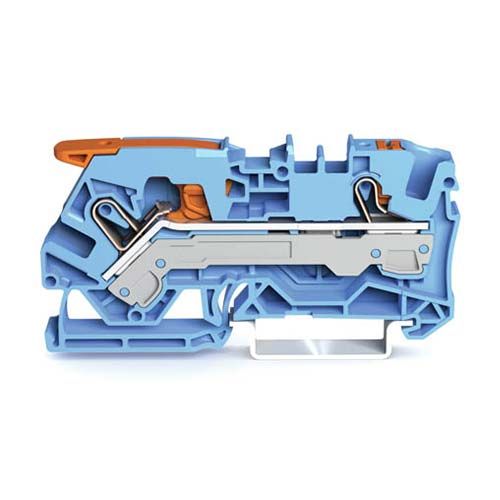

Wago TOPJOB®S Borne de passage à levier 2 fils 6mm² bleu- 2106-5204

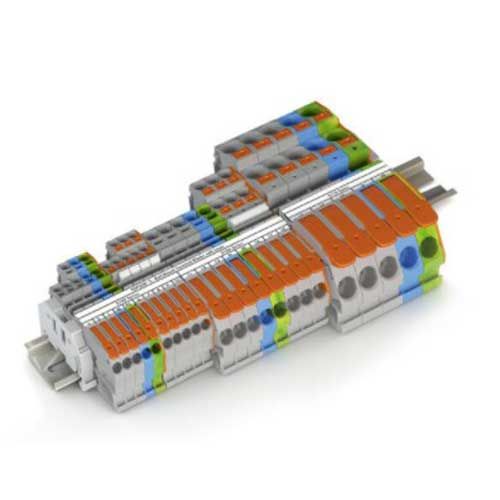

Répartissez, organisez et sécurisez simplement vos tableaux électriques grâce aux bornes pour rail DIN Wago TOPJOB®S. Pensées pour faire gagner un temps considérable lors des installations de tableaux électriques, ces bornes bénéficient de toute l'expertise Wago dans ce domaine.

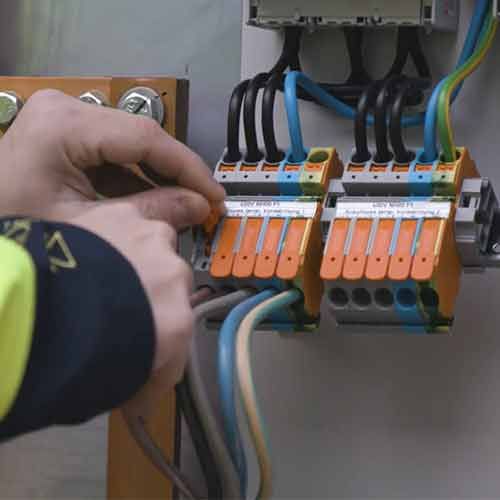

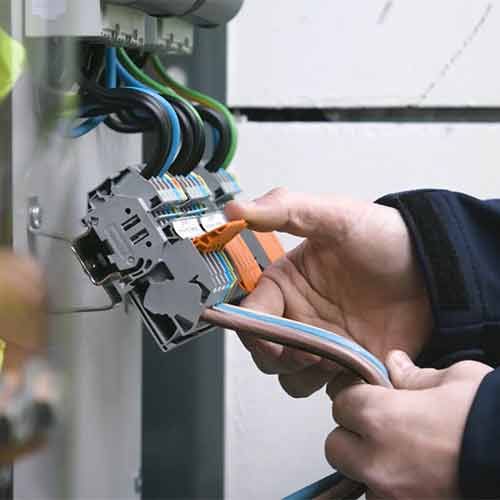

Le système de verrouillage et d'ouverture par levier de cette borne de passage rend les interventions sur tableaux électriques considérablement plus simples, car les leviers ne nécessitent aucun outil pour la manipulation.
La connexion universelle Push-in CAGE CLAMP® conçue par Wago permet d'insérer directement dans la borne des conducteurs rigides et semi-rigides avec embout d'extrémité via l'entrée par poussoir.
Un emplacement pour test de tension est accessible directement sur cette borne Wago, pour une vérification rapide et optimisée de votre installation.

Descriptif

Caractéristiques techniques de la borne de passage

Largeur : 7.5mm
Hauteur : 74.8mm
Profondeur à partir du niveau supérieur du rail : 32.9mm
Technique de connexion : Push-in CAGE CLAMP®
Type d'actionnement : Push-in / levier
Type d'actionnement 2 : Push-in / Bouton-poussoir / outils de manipulation
Compatibilité rail DIN : 35x15mm et 35x7,5mm
Courant de référence : 41 A
Nombre logements de pontage : 2
Nombre total des points de serrage : 2
Nombre total des potentiels : 1
Type de conducteur : cuivre
Matière isolante : polyamide 66
Couleur : bleu
Données de référence selon la norme IEC/EN 60947-7-1 :
- Tension de référence (III / 3) : 800 V
- Tension assignée de tenue aux chocs (III / 3) : 8 kV

Caractéristiques de compatibilité des fils :

Section nominale du conducteur : 6mm²
Compatibilité par type de conducteur :
- Rigide : 0,5 à 10mm² / 20 à 8 AWG
- Rigide à enfichage direct : 1 à 10mm² / 14 à 8 AWG
- Souple : 0,5 à 10mm² / 20 à 8 AWG
- Souples avec embout d'extrémité isolé : 0.5 à 6mm² / 20 à 10 AWG
- Souple avec embout d'extrémité directement enfichable : 2.5 à 6mm² / 20 à 10 AWG
Longueur de dénudage : 13 à 15mm

Note sur les sections de conducteur :Il est parfois possible d'enficher directement un conducteur de section inférieure. Vérifiez les compatibiliés.

Autres atouts de cette borne de passage à levier :

Cette borne sur rail est compatible pour des pontages sans fin horizontaux, réducteurs, verticaux, etc...
Aucun pré-traitement des conducteurs n'est requis pour se connecter à cette borne de passage : vous économisez ainsi les embouts d'extrémité et évitez le sertissage de vos conducteurs.
Retrouvez-vous rapidement dans vos branchements grâce aux zones de marquage et de repérage de cette borne TOPJOB®S.

Caractéristiques e-catalogue Wago :

La gamme TOPJOB®S de la marque Wago vous apporte une solution complète et ultra efficace pour réaliser des tableaux électriques propres, sécurisés et rapides à installer.

Caractéristiques

Référence fabricant	2106-5204
Gencode EAN	4055143742467
Marque	Wago
Gamme	Wago TOPJOB®S
Nombre d'entrées	2 entrées
Section des fils	6mm²
Type de borne	Auto
Utilisation pour conducteurs	Fils souples et rigides
Conditionnement des bornes	À l'unité
Garantie	2 ans
Fabrication française	Non
Label OFG (Origine France Garantie)	Non
NF	Non
CE	Oui
