Tableau électrique pré-équipé auto 4 rangées 4ID 40A 14 disjoncteurs assemblé par 123elec avec composants Legrand

  • Réf. 123Elec : LEGF822745DAUTO-F
  • Réf. Fabricant : 822745DAUTO
Note : 5 sur 5 14 avis
425,00 €  TTC
354,17 €  HT
Mes chantiers
  • Paiement 100 % sécurisé
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

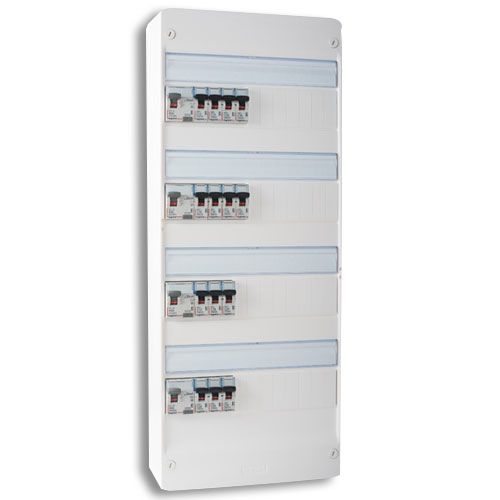

Tableau électrique pré-équipé auto 4 rangées 4ID 40A 14 disjoncteurs assemblé par 123elec avec composants Legrand

Ce coffret de distribution composé de 4 rangées, chacune équipée d'appareillages modulaires à connexion auto, est idéal pour les logements résidentiels supérieurs à 100m².

  • Ce tableau électrique peut se monter sur une goulotte GTL en saillie ou directement sur un mur.
  • Ses portes étiquettes, présents à chaque rangée, vous permettent de mieux repérer les différents circuits électriques de votre logement.
  • En utilisant les bornes de connexion automatiques des appareillages modulaires, vous pouvez raccorder aisément et en tout sécurité votre installation électrique.
  • Norme CE
  • Garantie 2 ans

Descriptif

Composition du tableau électrique pré-équipé auto 4 rangées 4ID 40A 14 disjoncteurs assemblé par 123elec avec composants Legrand :

  • 1 tableau électrique nu 4 rangées Legrand Drivia (Ref. Legrand 401214 / Ref. 123elec LEG401214)
  • 3 interrupteurs différentiels 30mA 40A type AC auto (Ref. Legrand 411632 / Ref. 123elec LEG411632)
  • 1 interrupteur différentiel 30mA 40A type A auto (Ref. Legrand 411638 / Ref. 123elec LEG411638)
  • 4 disjoncteurs uni + neutre auto 10A (Ref. Legrand 406782 / Ref. 123elec LEG406782)
  • 5 disjoncteurs uni + neutre auto 16A (Ref. Legrand 406783 / Ref. 123elec LEG406783)
  • 4 disjoncteurs uni + neutre auto 20A (Ref. Legrand 406784 / Ref. 123elec LEG406784)
  • 1 disjoncteur uni + neutre auto 32A (Ref. Legrand 406786 / Ref. 123elec LEG406786)
  • 8 peignes réversibles Phase + Neutre (Ref. Legrand 404926 / Ref. 123elec LEG404926)
  • 1 peigne vertical
  • 1 bornier de Terre (Réf. Legrand 405055)



Note : les borniers phase et neutre ne sont pas inclus dans le tableau.



Caractéristiques du tableau électrique nu Drivia :

  • Nombre de rangées : 4
  • Nombre de modules : 52 modules (4 x 13modules)
  • Type de fixation : GTL ou en saillie
  • Hauteur : 625mm
  • Largeur : 250mm
  • Epaisseur : 103,5mm
  • Indice de protection : IP30 - IK05



Autres caractéristiques du coffret de répartition :

  • Compatible uniquement avec la porte Legrand Drivia 4 rangées.
  • Tous les appareillages du coffret sont à connexion auto.
  • Les peignes réversibles horizontaux sont entiers (13 modules). Ils ne sont pas coupés.
  • Le raccordement entre les rangées se fait sur la deuxième rangée en partant du haut grâce aux bornes du peigne vertical.
  • Réserve : 58% (supérieure aux 20% minimum imposés par la norme NFC 15-100)



Certification NF du tableau pré-équipé : L'ensemble des composants du tableau électrique sont de marque Legrand. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF. 123elec assemble le tableau pré-équipé. À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est un ensemble de produits unitaires assemblés. Nous n'avons pas jugé nécessaire de soumettre à la certification NF le tableau dans son ensemble sachant que chaque composant répond à la norme CE et à la marque NF, excepté les peignes certifiés CE. Schéma tableau électrique prééquipé Legrand Drivia 4 rangées



À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.

En pratique, on recommande :

  • Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
  • Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
  • Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).

À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.



Avis clients

Moyenne des notes : 5/5 Avis classés du plus récent au plus ancien

    par STEPHANE - Avis publié le

    Bon produit

    par JEAN-MICHEL - Avis publié le

    produit acheté il y a environ 1 an, facile à poser, et bonne base pour être complété. Le système auto permet de rajouter des disjoncteurs. Il manquait les caches plastiques sur le peigne vertical, mais le problème a été réglé par téléphone, je les ai reçus sans problème.

    par VINCENT - Avis publié le

    Au top

    par humberto - Avis publié le

    Tableau complet il est parfait pour l'installation pour le prix parfait c'est quand même la marque Legrand

    par YVES - Avis publié le

    Conforme

    par grégory - Avis publié le

    Tableau électrique complet , de qualité Legrand

    par THIERRY - Avis publié le

    Très bon produit aucun problème

    par NIDAL - Avis publié le

    Article arrivé à temps et correspond a la description

    par YANNICK - Avis publié le

    Commande parfaitement conforme en tous points. Délai et mode de livraison au top...Ne changez rien, c'est parfait. Bonne continuation à vous, et merci!

    par AMANDINE - Avis publié le

    Commande complète, tableau dernière génération, livré sous 2 jours, je viens de commander les disjoncteurs restants. Plus que satisfaite

    par MORGAN - Avis publié le

    Très très bon produit que du plus en plus en promotion et moins chère qu’allieur

    par richard - Avis publié le

    un tableau bien pensé et pratique à mettre en oeuvre.
    reçu 48h après la commande avec un cinquantaine d'articles sans erreurs, bravo l'équipe 123 elec, je recommande.

    par DOMINIQUE - Avis publié le

    bon produit rien à signaler d'anormal

    par Christophe - Avis publié le

    Le système à peignes 'auto' est vraiment super , de plus , on peut rajouter sans problème des contacts auxiliaires (emplacement 0.5x) avec les mêmes peignes grâce aux deux trous (2P+2N) sur chaque disjoncteur , ou encore ajouter un élément et mettre deux petits morceaux de peignes !
    (donc pas de soucis à les couper , et pas besoin de caches plastiques)

    1* en moins car on ne peut pas inverser le bornier de terre donc forcément les 'gros' câbles à droite si bornier en bas et inversement mais il faudrait 2 types de bornier .

    Reçu très rapidement et bien emballé .

Questions & Réponses

Aucune question

Ces produits peuvent vous intéresser

Caractéristiques

Référence fabricant 822745DAUTO
Gencode EAN 3700609697454
Marque Composants Legrand
Gamme Compatible Legrand Drivia
Type de tableau Tableau pré-équipé
Nombre de rangées 4
Nombre de module(s) par rangée 13
Réserve en % 0.58
Réserve en nombre de module 30
Hauteur 625mm
Largeur 250mm
Type de pose En saillie
Étanche Non
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Non
CE Oui
