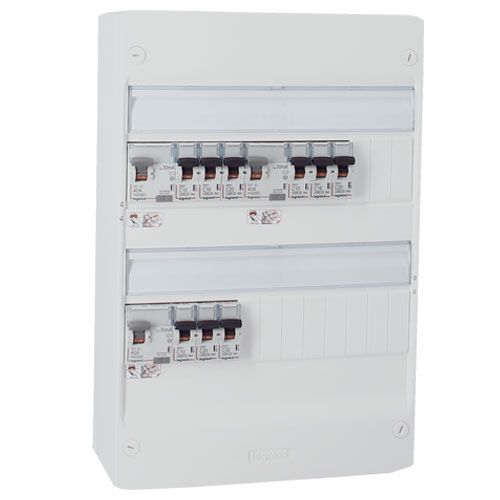

Tableau électrique pré-équipé 2 rangées 3ID 40A 9 disjoncteurs assemblé par 123elec avec composants LEGRAND

Composition de ce tableau électrique pré-équipé 2 rangées 3ID 40A 9 disjoncteurs :

• 1 tableau électrique nu 2 rangées Drivia (Réf. Legrand 401212 / Réf. 123elec LEG401212)
• 2 interrupteurs différentiels 30mA 40A type AC à vis (Ref. Legrand 411611 / Ref. 123elec LEG411611)
• 1 interrupteur différentiel 30mA 40A type A à vis (Ref. Legrand 411617 / Ref. 123elec LEG411617)
• 3 disjoncteurs uni + neutre 10A à vis (Ref. Legrand 406773 / Ref. 123elec LEG406773)
• 2 disjoncteurs uni + neutre 16A à vis (Ref. Legrand 406774 / Ref. 123elec LEG406774)
• 3 disjoncteurs uni + neutre 20A à vis (Ref. Legrand 406775 / Ref. 123elec LEG406775)
• 1 disjoncteur uni + neutre 32A à vis (Ref. Legrand 406777 / Ref. 123elec LEG406777)
• 4 peignes réversibles Phase + neutre (Ref. Legrand 404926 / ref. 123elec LEG404926)
• 1 peigne vertical 2 rangées
• 1 bornier de Terre (Réf. Legrand 405055)

Note : les borniers phase et neutre ne sont pas inclus dans le tableau.

Caractéristiques techniques du coffret nu de distribution Legrand Drivia :

• Nombre de rangées : 2
• Nombre de modules : 26 (2 rangées de 13 modules)
• Type de fixation : GTL ou en saillie
• Hauteur : 375mm
• Largeur : 250mm
• Profondeur : 103,5mm

Autres caractéristiques du coffret de répartition :

• Ce tableau est uniquement compatible avec la porte Legrand Drivia 2 rangées.
• Les peignes réversibles horizontaux sont entiers (13 modules). Ils ne sont pas coupés.
• Tous les appareillages du coffret sont à connexion à vis.
• Le raccordement de l'alimentation électrique des 2 rangées peut être effectué sur la rangée du haut avec le peigne vertical livré à monter dans le tableau.
• Réserve de 58% (supérieure aux 20% minimum imposés par la norme NFC 15-100).

Certification NF du tableau pré-équipé : L'ensemble des composants du tableau électrique sont de marque Legrand. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF. 123elec assemble le tableau pré-équipé. À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est un ensemble de produits unitaires assemblés. Nous n'avons pas jugé nécessaire de soumettre à la certification NF le tableau dans son ensemble sachant que chaque composant répond à la norme CE et à la marque NF, excepté les peignes certifiés CE.

À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.

En pratique, on recommande :

• Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
• Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
• Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).

À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
