SIEMENS KNX Interface bouton poussoir 4 entrées Bin / sorties

  • Réf. 123Elec : SIE5WG1220-2DB31
  • Réf. Fabricant : 5WG1220-2DB31
SIEMENS
99,90 €  TTC
DEEE inclue
de 3,25 €
83,25 €  HT
DEEE inclue
de 2,71 €
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

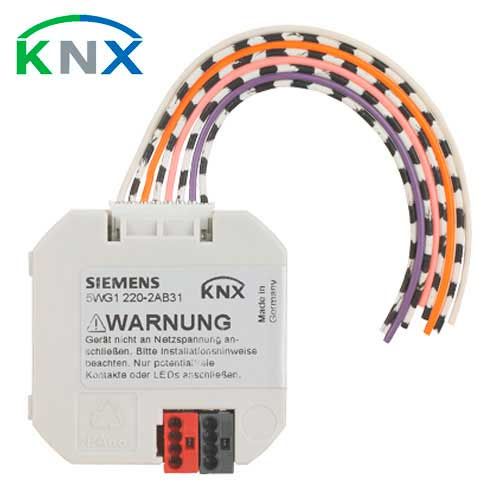

Interface bouton poussoir 4 entrées bin/ sorties Siemens KNX

Interface bouton poussoir disposant de 4 entrées et sorties binaires qui s'installe via une boite encastrable.

  • dispose de 4 canaux utilisables comme entrée pour raccordement de contact sec ou comme sortie pour commande de LED
  • 1 LED rouge permet de surveiller la tension du bus et d'afficher le mode normal/adressage
  • l'électronique de l'interface pour boutons-poussoirs est alimentée via la tension du bus
Fiche e-catalogue Siemens

Ce produit seul ne peut fonctionner sans un équipement KNX minimum.

  • Norme CE
  • Garantie 2 ans

Descriptif

Une Installation KNX doit être composée au minimum des éléments suivants :

Pour faire fonctionner ces produits, il est obligatoire d'utiliser le logiciel spécifique pour systèmes KNX.

Caractéristiques techniques du bouton poussoir Siemens I-System :

  • Tension du bus : via la ligne de bus KNX/EIB
  • Matière du boitier : plastique
  • Dimensions (L x l x H) : 42 mm x 42 mm x 8.5 mm
  • Installation : dans une boite d'encastrement, Ø 60 mm, profondeur 40 mm
  • Indice de protection : IP 20
  • Classe de protection : III
  • Classe de surtension : III
  • Bus : très basse tension de sécurité (TBTS) 24 Vcc
  • Conformité : norme EN 50 090-2-2

Caractéristiques des entrées de l'interface KNX :

  • Tension du signal : environ 29 Vcc (tension du bus) lorsque le contact est ouvert
  • Courant du signal : 0.2 mA cc par canal au moment de la fermeture du canal
  • Délai du signal : 50 ms inclus temps de rebond
  • Durée du signal d'entrée : min. 50 ms

Caractéristiques des sorties :

  • Tension du signal : approx. 4.7Vcc (fourni par l'interface pour poussoir), résistance 1.9kOhm (intégrée)
  • Courant : environ 2,5mA quand la sortie est court-circuitée

Raccordements du bouton poussoir Siemens KNX :

  • Entrées/sorties : câbles
  • Bus : borniers sans vis Ø 0.6 à 0.8 mm câble monobrin

Caractéristiques e-catalogue Siemens

Profitez d'un matériel électrique à petits prix en vous équipant avec un équipement de la marque Siemens.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant 5WG1220-2DB31
Gencode EAN 4001869438276
Marque SIEMENS
Gamme du produit Siemens i-System
Tension 29V
Type de connexion Auto
Indice IP IP20
Mode de pose Encastré
Nombre de sortie(s) 4 sorties
Nombre d'entrée(s) 4 entrées
Commande manuelle Non
Retour d'état Non
Fonction logique Non
Type de contact Libre de potentiel
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Non
CE Oui
