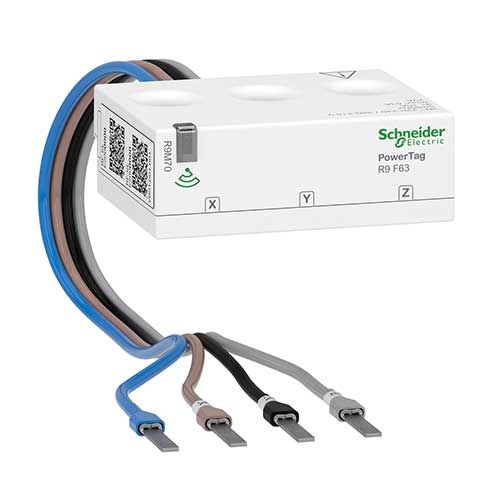

SCHNEIDER Wiser PowerTag - capteur de mesure sans fil triphasé - R9M70

Présentation

Ce capteur de mesure sans fil permet de mesurer la consommation d'un circuit triphasé. Il est parfaitement approprié pour les applications résidentielles ou du petit tertiaire.

• Pour alimenter ce capteur de mesure Wiser PowerTag de Schneider, il vous suffit de le brancher sur le disjoncteur mesuré.
• Pour suivre votre consommation, associez ce capteur au module connexion IP (réf.SCHEER31800) puis téléchargez l'application Wiser Energy.
• Ce capteur de mesure sans fil triphasé est compatible avec toutes les marques de disjoncteur jusqu'à 63A. Retrouvez l'ensemble de notre gamme de disjoncteurs, à prix avantageux.

• Norme CE
• Garantie 2 ans

Descriptif

Données techniques de ce capteur de mesure Schneider :

• Gamme du produit : powerLogic
• Type de produit : capteur énergie
• Nom de l'appareil : powerTag R9 F63
• Pôles : 3P + N
• Courant max [Imax] : 63A
• [Ib] Courant de base : 10A
• Courant en entrée : 40mA
• Courant de saturation : 130A
• Application spécifique du produit :
   - Surveillance de charge
   - Surveillance du circuit
   - Alarme sur surcharge
   - Surveillance de la production d'énergie (photovoltaïque)
   - Gestion de l'énergie
• Type de mesure :
   - Énergie active
   - Courant
   - Tension
• Gestion d'événements : perte de tension avec courant mesuré à la perte de tension
• Support de transmission : radiofréquence 2,4...2,4835GHz se conformer à IEEE 802.15.4
• Puissance d'émission maximale : 10mW

Données complémentaires du PowerTag C Schneider :

• Destination du produit : tableau électrique
• Support de montage : sur disjoncteur
• Emplacement de montage : bas ou haut
• Type de connexion : par vis (bornes)
• Connexion électrique : câbles avec embout
• Section de câble :
   - 1,5...16mm² 1 rigide câble
   - 1,5...2,5mm² 2 multibrins câble
   - 1,5...2,5mm² 2 rigide câble
   - 1,5...16mm² 1 multibrins câble
• Longueur de câble : 0,25m
• Tension d'alimentation :
   -220...240 V CA, +/- 20 %, entre phase et neutre
   -380...415 V CA, +/- 20 %, entre phases
• Fréquence du réseau : 50 Hz - 60Hz
• Puissance consommée max : 2VA
• Normes : CEI 61557-12 / CEI 61010-1 / CEI 61010-2-030 / CEI 61326-1 / ETSI EN 300 328 / ETSI EN 301 487-1
• Accessoire associé : module Wiser IP
• Compatibilité de gamme : Resi9

Vidéo - Connectez facilement vos tableaux avec Wiser Energy :

Téléchargez l'application eSetup pour Electricien pour paramétrer le système Wiser Energy :



Téléchargez l'application Wiser Energy pour visualiser vos consommations, configurer et recevoir des alertes, commander vos contacteurs et télérupteurs :



Caractéristiques e-catalogue Schneider :

• Fiche technique Réf.SCHR9M70
• Notice technique capteur de mesure sans fil Schneider Wiser

Schneider : spécialiste des solutions d'énergie, vous propose la gamme Wiser pour rendre votre coffret électrique connecté.
