  2. SCHNEIDER Resi9 XE Tableau électrique prééquipé 4 rangées 3ID 40A 9 disjoncteurs
  • SCHNEIDER Resi9 XE Tableau électrique prééquipé 4 rangées 3ID 40A 9 disjoncteurs
  • SCHNEIDER Resi9 XE Tableau électrique prééquipé 4 rangées 3ID 40A 9 disjoncteurs

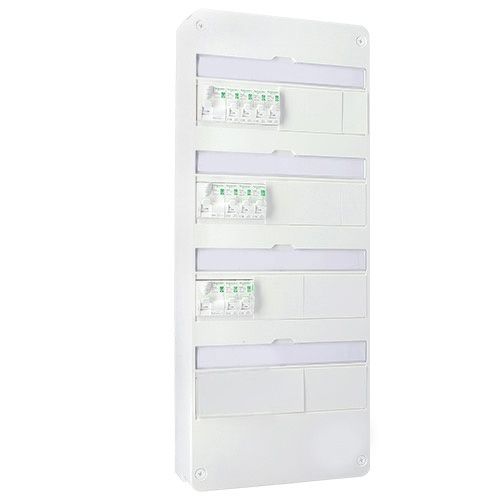

SCHNEIDER Resi9 XE Tableau électrique prééquipé 4 rangées 3ID 40A 9 disjoncteurs

  • Réf. 123Elec : SCHF822849LR9-F
  • Réf. Fabricant : F822849LR9-F
Note : 4 sur 5 1 avis
SCHNEIDER
289,00 €  TTC
240,83 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Paypal
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Resi9 XE Tableau électrique prééquipé 4 rangées 3ID 40A 9 disjoncteurs

Ce produit est momentanément indisponible chez 123elec.Consultez toute notre gamme de tableaux prééquipés

Les connexions automatiques, les peignes verticaux et le système embrochable XE de ce tableau électrique vous permettront de faciliter le câblage et le raccordement de vos disjoncteurs ainsi que leur branchement en 1 clic sur le rail DIN.

  • Il dispose d'une réserve de 71% afin de vous laisser la place pour le personnaliser selon les besoins de votre logement.
  • Les tableaux électriques 4 rangées sont adaptés aux logements de 100m² et plus.
  • Les fixations fournies avec le coffret électrique vous permettent une installation sans outils sur la GTL Schneider.
  • Norme CE
  • Garantie 2 ans

Descriptif

Composition du tableau prééquipé Schneider :

  • 1 tableau électrique nu 4 rangées Schneider Resi9 (Ref. Schneider R9H13404 / Ref. 123elec SCHR9H13404)
  • 2 interrupteurs différentiels Schneider XE 30mA 40A type AC auto (Réf. Schneider R9ERC240 / Réf. 123elec SCHR9ERC240)
  • 1 interrupteur différentiel Schneider XE 30mA 40A type A auto (Réf. Schneider R9ERA240 / Réf. 123elec SCHR9ERA240)
  • 3 disjoncteurs 10A auto Schneider XE (Réf. Schneider R9EFC610 / Réf. 123elec SCHR9EFC610)
  • 2 disjoncteurs 16A auto Schneider XE (Réf. Schneider R9EFC616 / Réf. 123elec SCHR9EFC616)
  • 3 disjoncteurs 20A auto Schneider XE (Réf. Schneider R9EFC620 / Réf. 123elec SCHR9EFC620)
  • 1 disjoncteur 32A auto Schneider XE (Réf. Schneider R9EFC632 / Réf. 123elec SCHR9EFC632)
  • 3 peignes horizontaux Resi9 XE 13 modules (Réf. Schneider R9EXHS13 / Réf. 123elec SCHR9EXHS13)
  • 2 peignes verticaux (Réf. Schneider R9EXV / Réf. 123elec SCHR9EXV)
  • 1 bornier de terre
  • Des obturateurs séparables par module et demi-module
  • Borniers Phase et Neutre non inclus


Données techniques du coffret électrique :

  • Nombre de modules : 52
  • Nombre de rangées : 4
  • Réserve : 71%
  • Hauteur : 625 mm
  • Largeur : 252 mm
  • Epaisseur : 108 mm
  • Indice de protection : IP30 - IK05


Autres caractéristiques du coffret électrique Schneider :

  • Compatible uniquement avec la porte Schneider Resi9 4 rangées (réf. R9H13424).
  • Système embrochable XE : branchez vos modules XE en 1 clic !
  • Un châssis coulissant qui se fixe sans outil
  • Des rails DIN clipsables et déclipsables pour faciliter le passage des câbles
  • Facile à transporter grâce à son packaging : le plus court du marché
  • L'installation et le remplacement des produits Resi9 est simple et sécurisée grâce au peigne horizontal appelé aussi répartiteur XE
  • Le raccordement des circuits électriques se fait sans outils à l'aide des connexions automatiques


Certification NF du tableau pré-équipé :


L'ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.

À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.

Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.

Vidéo Schneider, astuces d'installation du tableau électrique Resi9 en technologie embrochable

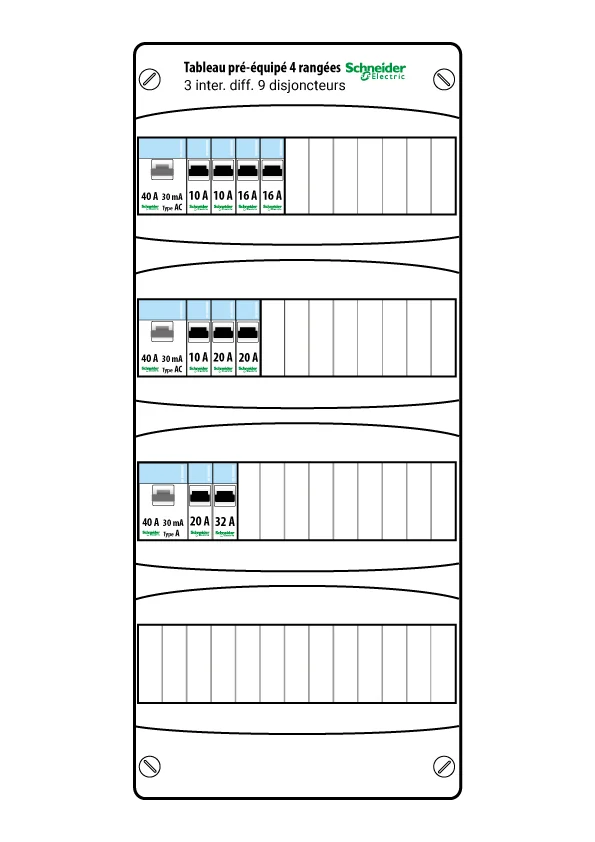

Schéma tableau électrique Schneider prééquipé 4 rangées

Mettez en place votre installation électrique avec les appareillages Schneider.

Lire l'article sur les tableaux électriques Schneider Resi9

Avis clients

Moyenne des notes : 4/5 Avis classés du plus récent au plus ancien

    par Marc - Avis publié le

    J'utilise ces tableaux Resi9 XE par défaut pour les "boulots electrique" et j'adore le système. Attention: cette Tableau spécifique n'est pas complète. Parce que presque toutes les systemes XE sont épuisées, j'ai acheté cette Tableau, mais il manquait un certain nombre de pièces importantes que j'avais encore en stock. (bornes de connection, cable entre le deux bornes de terre, Répartiteur d'alimentation XE pour le 4e rangee...etc.

Déposer un avis

Questions & Réponses

Aucune question

Produits conseillés

Caractéristiques

Gamme du produit Schneider Resi9 XE auto
Gencode EAN 3700609678491
Marque SCHNEIDER
NF Non
Garantie 2 ans
CE Oui
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant F822849LR9-F
Marque des composants Composants Schneider
Type de tableau Tableau pré-équipé
Nombre de rangées 4
Nombre de module(s) par rangée 13
Étanche Non
