SCHNEIDER Acti9 Interrupteur sectionneur bipolaire 250VCA 40A - A9S70640

Soyez le premier à donner votre avis !
SCHNEIDER
Ref. 123Elec : SCHA9S70640 Ref. Fabricant : A9S70640
Les points forts
Calibre 40A
Commande puissance
Pilotage circuit
Norme CE
Garantie 2 ans

Présentation

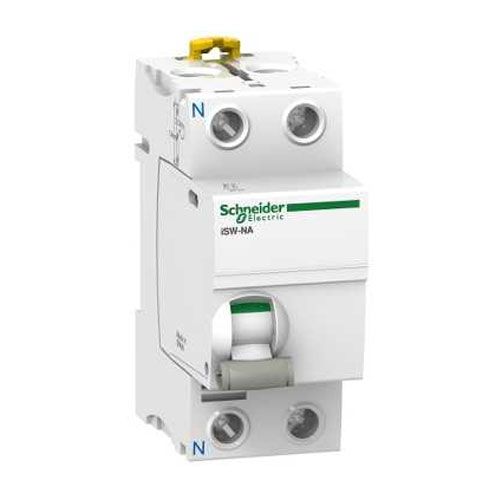

SCHNEIDER Acti9 Interrupteur sectionneur bipolaire 250VCA 40A - A9S70640

Le sectionneur à déclenchement Schneider ISW-NA 40A combine deux fonctions : commande et sectionnement.

  • ce type d'interrupteur sectionneur est généralement utilisé dans les secteurs tertiaires et industriels et peut être déclenché à distance à l'aide d'une bobine
  • le calibre du sectionneur doit au moins être égal à celui du disjoncteur en amont, pour lui assurer une protection contre les surcharges électriques
Expert advice

Le mot de l'expert 123Elec

Vérifiez la tension de bobine et le courant de la charge, puis protégez séparément le circuit de commande si nécessaire.

Descriptif

Caractéristiques techniques de l'interrupteur sectionneur Phase + Neutre Schneider :

  • Type de produit : Interrupteur-sectionneur
  • Connexion : bornes à vis
  • Nombre de modules : 2
  • Nom abrégé d'appareil : ISW-NA
  • Utilisation de l'interrupteur: Isolation / Contrôle
  • Description des pôles: 2P
  • Position du pôle neutre : Gauche
  • Catégorie d'emploi : AC-22A conformément à EN/IEC 60947-3
  • Aptitude au sectionnement : Oui conformément à EN/IEC 60947-3
  • Courant assigné d'emploi : 40 A
  • Tension assignée d'emploi : 230/240 V AC
  • Pouvoir assigné de fermeture en court-circuit : 5 kA sectionneur seulement
  • Courant assigné de courte durée admissible : 800 A 1 s
  • Tension assignée d'isolement : 500 V AC 50/60 Hz conformément à EN/IEC 60947-3
  • Tension assignée de tenue aux chocs : 6 kV conformément à EN/IEC 60947-3
  • Type de commande : Par maneton / Déclenchement à distance
  • Signalisation locale : Indication ACTIVÉ / DÉSACTIVÉ
  • Coupure pleinement apparente : Oui
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN
  • Compatibilité du bloc de distribution du peigne de jeu de barres : Haut ou bas : oui
  • Pas de 9 mm : 4
  • Hauteur: 85 mm
  • Largeur: 36 mm
  • Profondeur : 74 mm
  • Couleur : Blanc
  • Longueur de dénudage des fils : 14 mm
  • Couple de serrage : 3.5 N.m
  • Compatibilité produit : Déclenchement
  • Normes : EN 60947-3 / IEC 60947-3
  • Indice de protection : IP 20

Appareillage électrique modulaire : interrupteur sectionneur Schneider

Compatible avec les tableaux électriques Schneider

Caractéristiques e-catalogue Schneider :

Schneider réf. A9S70640

Caractéristiques

Référence fabricant A9S70640
Gencode EAN 3606480098901
Marque Schneider Electric
Gamme Schneider Acti9
Fonction du module Interrupteur sectionneur
Intensité 40A
Tension 220/240V
Nombre de pôles Monophasé 2P
Emprise (en nombre de modules) 2
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Non
CE Oui
