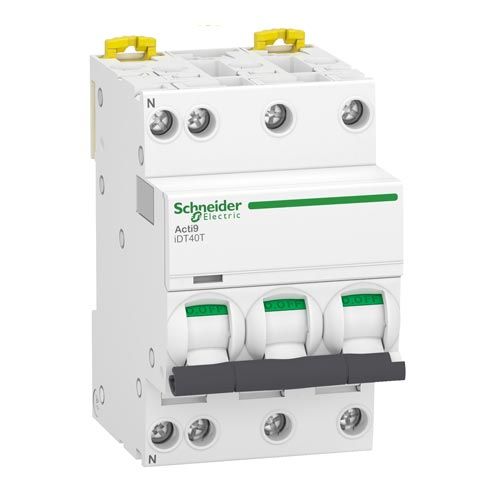

  • SCHNEIDER Acti9 iDT40T Disjoncteur 16A 3P+N courbe C 6kA 400V - A9P22716

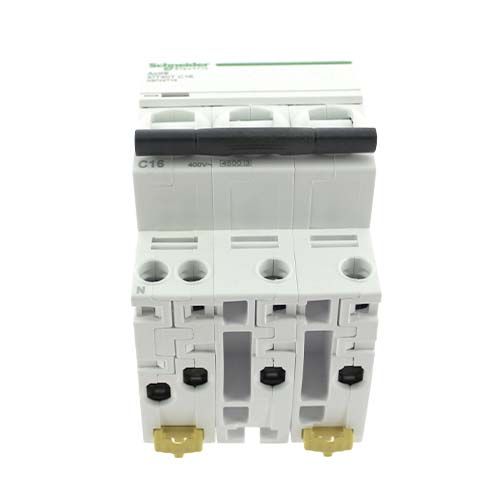

  • SCHNEIDER Acti9 iDT40T Disjoncteur 16A 3P+N courbe C 6kA 400V - vue de dessus

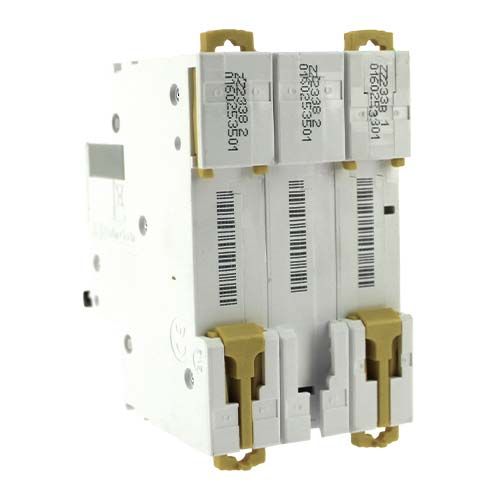

  • SCHNEIDER Acti9 iDT40T Disjoncteur 16A 3P+N courbe C 6kA 400V - vue de derrière

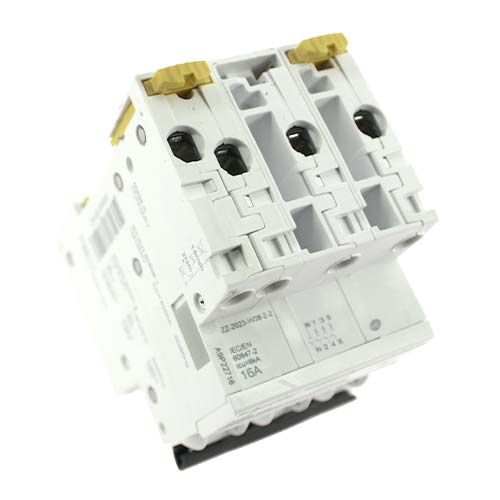

  • SCHNEIDER Acti9 iDT40T Disjoncteur 16A 3P+N courbe C 6kA 400V - vue de dessous
  • SCHNEIDER Acti9 iDT40T Disjoncteur 16A 3P+N courbe C 6kA 400V - A9P22716
  • SCHNEIDER Acti9 iDT40T Disjoncteur 16A 3P+N courbe C 6kA 400V - vue de dessus
  • SCHNEIDER Acti9 iDT40T Disjoncteur 16A 3P+N courbe C 6kA 400V - vue de derrière
  • SCHNEIDER Acti9 iDT40T Disjoncteur 16A 3P+N courbe C 6kA 400V - vue de dessous

SCHNEIDER Acti9 iDT40T Disjoncteur 16A 3P+N courbe C 6kA 400V - A9P22716

  • Réf. 123Elec : SCHA9P22716
  • Réf. Fabricant : A9P22716
SCHNEIDER
51,50 €  TTC
42,92 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iDT40T Disjoncteur 16A 3P+N courbe C 6kA 400V - A9P22716

Ce disjoncteur magnétothermique est un appareillage modulaire garantissant la protection des installations, il est spécialement conçu pour le tertiaire.

  • Si vous souhaitez protéger des circuits triphasés et les biens qui y sont raccordés, installez ce disjoncteur Acti9 iDT40T Schneider 3P+N dans votre coffret de répartition.
  • Pour alimenter l'ensemble de vos disjoncteurs de la gamme Acti9 iDT40T, munissez-vous des peignes Prodis de la marque Schneider. Les autres peignes ne sont pas compatibles.
  • Sa manette de commande est très pratique pour identifier l'état du circuit électrique. Si la manette est levée, le circuit est ouvert et sous tension.
Fiche e-catalogue disjoncteur 16A courbe C 6kA Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Caractéristiques techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iDT40
  • Nom de l'appareil : IDT40T
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 3P + N
  • Nombre de pôles protégés : 3
  • Courant assigné : 16A
  • Largeur en nombre de module : 3
  • Type de réseau : CA
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 4500 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 6 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Aptitude au sectionnement : oui se conformer à EN/CEI 60947-2
  • Normes : EN/CEI 60898-1 ; EN/CEI 60947-2

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50Hz
  • [Ue] tension assignée d'emploi : 400 V CA 50 Hz
  • Déclenchement magnétique :

     - 5,,,10 x In se conformer à EN/CEI 60898-1

     - 8 x In +/- 20 % se conformer à EN/CEI 60947-2

  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 4,5 kA 75 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Classe de limitation : 3 se conformer à EN/CEI 60898-1
  • [Ui] tension d'isolement : 440 V CA 50 Hz se conformer à EN/CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Indication de tension : ON/OFF
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 20000 cycles

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Type de connexion : à vis
  • Support de montage : Rail DIN
  • Pas de 9 mm : 6
  • Hauteur : 85mm
  • Largeur : 54mm
  • Profondeur : 74mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...10mm² souple

     - Borne de connexion (haut ou bas) 1...16mm² rigide
  • Longueur de dénudage des fils : 14mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
  • Assure la protection des circuits électriques chauffages ou climatisations.

Tuto - Comment changer un disjoncteur dans un tableau électrique ?

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Fiche e-catalogue Schneider :

Schneider réf.SCHA9P22716

Les tableaux, appareillages modulaires ainsi que les interrupteurs et prises Schneider sont à découvrir sur notre site 123elec.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Ces produits peuvent vous intéresser

Caractéristiques

Référence fabricant A9P22716
Gencode EAN 3606481381927
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iDT40
Intensité 16A
Type de courbe Courbe C
Pouvoir de coupure 6kA
Type de connexion A vis
Nombre de pôles Triphasé + Neutre 3P+N
Emprise (en nombre de modules) 3
Tension 400V CA
Nombre d'unité de vente 1
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Oui
CE Oui
