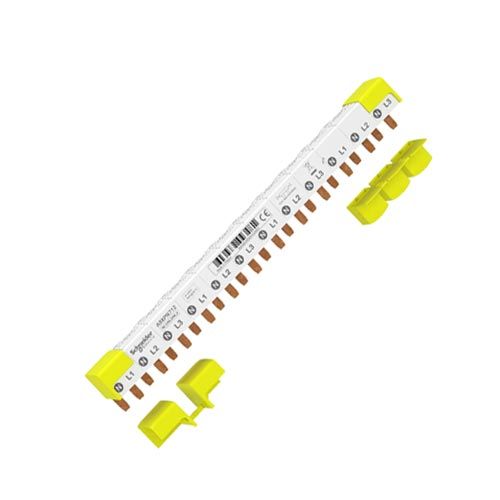

SCHNEIDER Acti9 iDT40 Peigne de répartition 3P+N 80A 12 modules - A9XPN712

  • Réf. 123Elec : SCHA9XPN712
  • Réf. Fabricant : A9XPN712
Note : 3.5 sur 5 2 avis
SCHNEIDER
10,30 €  TTC
8,58 €  HT
Mes chantiers
  • Paiement 100 % sécurisé
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iDT40 Peigne de répartition 3P+N 80A 12 modules - A9XPN712

Ce peigne de répartition, développé pour les bâtiments tertiaires, est très simple à poser dans un tableau électrique. Son rôle est d'alimenter des modules iDT40.

  • Ce peigne de répartition Schneider horizontal vous permet de raccorder facilement et rapidement des appareillages modulaires 3P+N, 3P ou 1P+N. Il est adapté pour le branchement des protections de tête tétrapolaires.
  • Ce peigne Acti9 iDT40 est très pratique, vous pouvez y clipser/déclipser aisément les appareillages modulaires insérés sur le rail DIN sans avoir besoin de le démonter.
  • Peigne Schneider 12 modules découpable : si vous souhaitez obtenir un peigne parfaitement adapté aux nombres de départs de disjoncteurs, il vous suffit de le couper à son extrémité.

Fiche e-catalogue peigne de répartition 80A 12 modules Schneider

  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce peigne d'alimentation :

  • Gamme : Acti 9
  • Fonction de base : peigne de raccordement à dent
  • Mode d'installation : horizontal
  • Description des pôles : 3P + N
  • Nombre de modules : 12
  • Nombre de voies : 4 voies N + 3L
  • Configuration des pôles pour 1 voies :

     - 1 3P + N

     - 1 3P

     - 3 1P + N
  • Peigne sécable
  • [Ie] courant assigné d'emploi : 80A à 40°C
  • [Ue] tension assignée d'emploi :

     - 230V CA Ph/N

     - 400 V CA Ph/Ph
  • [Ui] tension d'isolement : 440 V CA se conformer à CEI 61439-1
  • [Uimp] tension assignée de tenue aux chocs : 4kV
  • Emplacement de montage : haut
  • Pas de raccordement : 9mm entre phase et neutre / 18 mm entre phases
  • Distance entre appareils : 54mm
  • Pas de 9mm : 24
  • Hauteur : 32mm
  • Largeur : 218mm
  • Profondeur : 28mm
  • Couleur : blanc (RAL 9003)
  • Normes : EN/CEI 60439-1

Domaines d'applications :

Peigne d'alimentation pour l'industrie et le tertiaire (circuits terminaux).

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Ce peigne est compatible avec les gammes :

  • Acti 9 DT40
  • Acti 9 DT40 Vigi
  • Acti 9 ITG40
  • Acti 9 Vigi TG40
  • Acti9 iDT40
  • Acti9 Vigi iTG40
  • Acti9 Acti9 iDT40K
  • ...(consulter fiche technique)

Caractéristiques e-catalogue Schneider :

Schneider SCHA9XPN712

123elec vous propose une large gamme de matériel électrique Schneider, leader dans les solutions d'énergie.

Avis clients

Moyenne des notes : 3.5/5 Avis classés du plus récent au plus ancien

    par MAT - Avis publié le

    Non correspond pas a l'utilisation que j'avais besoin, d'ailleurs je suis pas sûr dans quelle configuration je pourrais l'utiliser.

    par Sergio - Avis publié le

    Pas de possibilité pour montage peigne sur disjoncteur 3 pôles même en supprimant la borne de neutre .(pas différent).

Questions & Réponses

Aucune question

Ces produits peuvent vous intéresser

Caractéristiques

Référence fabricant A9XPN712
Gencode EAN 3606489443481
Marque Schneider Electric
Gamme Schneider Acti9 iDT40
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Non
CE Oui
