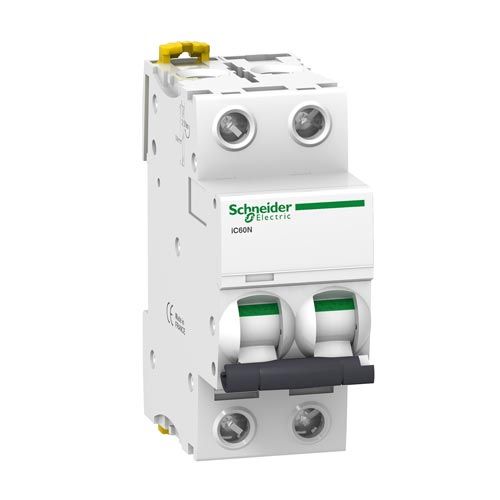

  2. SCHNEIDER Acti9 iC60N Disjoncteur 16A 2P courbe D 10kA 400V - A9F75216
  • SCHNEIDER Acti9 iC60N Disjoncteur 16A 2P courbe D 10kA 230V - A9F75216_x000D_
  • SCHNEIDER Acti9 iC60N Disjoncteur 16A 2P courbe D 10kA 230V - A9F75216_x000D_

SCHNEIDER Acti9 iC60N Disjoncteur 16A 2P courbe D 10kA 400V - A9F75216

  • Réf. 123Elec : SCHA9F75216
  • Réf. Fabricant : A9F75216
SCHNEIDER
18,49 €  TTC
15,41 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Paypal
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 16A 2P courbe D 10kA 400V - A9F75216

Ce disjoncteur Schneider, dédié au domaine industriel et du grand tertiaire, se charge d'interrompre le courant d'un réseau électrique en cas de courts-circuits ou surintensité électrique.

  • Ce disjoncteur de courbe D à la capacité d'accepter un courant d'appel élevé au démarrage de certains équipements.
  • Ce disjoncteur Schneider peut s'associer à un bloc différentiel Vigi iC60 en option* afin d'obtenir un dispositif à la fonction différentielle.
  • Son déclencheur du type magnétothermique permet la protection des deux conducteurs qui sont associés au disjoncteur bipolaire lors d'un court-circuit ou d'une surintensité.
Fiche e-catalogue disjoncteur 16A 2P courbe D Schneider
  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 2 pôles
  • Nombre de pôles protégés : 2
  • Courant assigné : 16 A
  • Largeur en nombre de module : 2
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : D
  • Pouvoir de coupure :

     - 6000 A Icn at 400 V AC 50/60 Hz se conformer à EN/IEC 60898-1

     - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2

     - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2

     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à IEC 60947-2
  • Normes : EN 60898-1 / CEI 60947-2 / EN 60947-2 / IEC 60898-1

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 12 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
  • [Ui] tension d'isolement :

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs :

     - 6 kV se conformer à EN 60947-2

     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 4
  • Hauteur : 85mm
  • Largeur : 36mm
  • Profondeur : 78,5 mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...25 mm² rigide

     - Borne de connexion (haut ou bas) 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des petits moteurs et machines monophasés

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf.SCHA9F75216

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 à ce disjoncteur. Se place en tête de groupe.

Retrouvez tous les appareillages électriques Schneider au meilleur prix sur notre site 123elec.

Avis clients

Aucun avis sur ce produit pour le moment

Déposer un avis

Questions & Réponses

Aucune question

Produits conseillés

Caractéristiques

Gamme du produit Schneider Acti9 iC60
Gencode EAN 3606480080951
Marque SCHNEIDER
NF Non
CE Oui
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant A9F75216
Intensité 16A
Type de courbe Courbe D
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Monophasé 2P
Emprise (en nombre de modules) 2
Tension 230/400V CA
Nombre d'unité de vente 1
