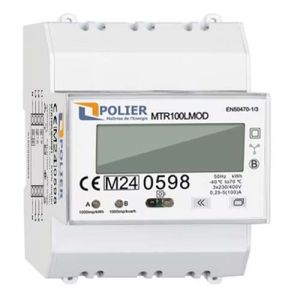

POLIER Compteur d'énergie 100A tétrapolaire certifié MID Modbus et sortie impulsion - MTR100LMOD

Caractéristiques techniques principales de ce compteur d'énergie :

• Type de mesure : Directe (sans transformateur de courant)
• Réseau : Tétrapolaire (triphasé + neutre)
• Tension nominale : 3×230/400V – 50 Hz
• Intensité maximale : 100 A par phase
• Intensité de démarrage : 20mA
• Précision : Classe B (conforme à la directive MID EN50470-1/3)
• Affichage : Écran LCD rétroéclairé (jusqu'à 999999,99 kWh)
• Consommation interne : < 1 W par phase
• Température de fonctionnement : -40 °C à +70°C
• Dimensions : Largeur de 4 modules DIN
• Section maximale des câbles : 25mm² pour les bornes de phase et neutre
• Couple de serrage :
  • Bornes de puissance (L1, L2, L3, N) : 2,5Nm
  • Bornes de communication et impulsions : 0,4Nm
• Remise à zéro partielle : Oui

Fonctions de communication :

• Sorties d'impulsions :
  • SO1 : 1000 impulsions/kWh consommé
  • SO2 : 1000 impulsions/kWh produit
  • Type : Transistor à collecteur ouvert (5 à 28V DC, 20mA max)
  • Durée de l'impulsion : 30ms
• Interface Modbus RS485 :
  • Protocole : Modbus RTU
  • Permet la télérelève et l'intégration dans des systèmes de gestion de l'énergie
  • Table Modbus disponible pour l'intégration des données

Paramètres mesurés :

• Énergie active : Totale, consommée, produite (kWh)
• Énergie réactive : Totale, consommée, produite (kVArh)
• Puissance active : Totale et par phase (kW)
• Puissance réactive : Totale et par phase (kVAr)
• Puissance apparente : Totale et par phase (kVA)
• Tension : Phase/Neutre et entre phases (V)
• Courant : Par phase (A)
• Fréquence : Réseau (Hz)
• Facteur de puissance : Par phase et total

Découvrez le compteur d'énergie Polier en vidéo :

Caractéristiques e-catalogue Polier :
Fiche technique compteur électrique réf. MTR100LMOD
