Legrand Tableau électrique pré-câblé à vis 2 rangées 2ID 40A 6 disjoncteurs - 200881

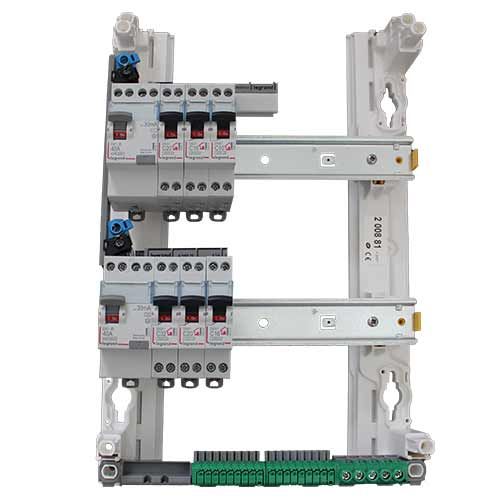

Composition de ce tableau électrique pré-câblé Legrand :

• 1 tableau électrique nu 2 rangées Drivia (Ref. Legrand 401212 / Ref. 123elec LEG401212)
• 1 interrupteur différentiel 30mA 40A type AC à vis (Ref. Legrand 411611 / Ref.123elec LEG411611)
• 1 interrupteur différentiel 30mA 40A type A à vis (Ref. Legrand 411617 / Ref.123elec LEG411617)
• 1 disjoncteur uni + neutre à vis 10A 3kA
• 2 disjoncteurs uni + neutre à vis 16A 3kA
• 2 disjoncteurs uni + neutre à vis 20A 3kA
• 1 disjoncteur uni + neutre à vis 32A 3kA
• 4 peignes réversibles coupés Phase + Neutre (Ref. Legrand 404926 / Ref.123elec LEG404926)
• 1 peigne vertical 2 rangées (Réf. Legrand 405000 / Ref. 123elec LEG405000)
• Bornier de Terre (Réf. Legrand 405055 / Ref. 123elec LEG405055)

Note :

• Inclus : notice d'installation, obturateurs montés, planche et bandeau de repérage, porte-document auto adhésif.
• Les borniers phase et neutre ne sont pas inclus dans le tableau.

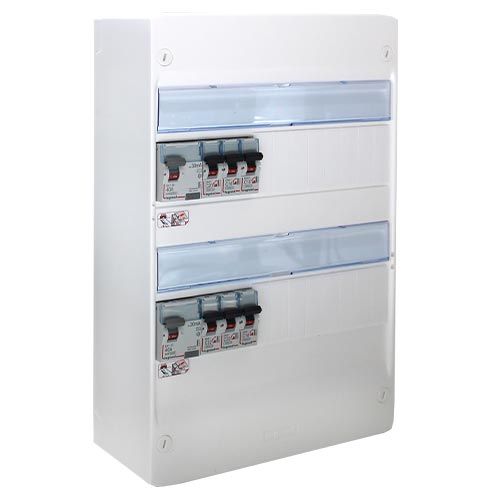

Données techniques du coffret de distribution Legrand :

• Nombre de rangées : 2
• Nombre de modules : 26 (2 rangées de 13 modules)
• Type de fixation : GTL ou en saillie
• Hauteur : 375mm
• Largeur : 250mm
• Profondeur : 103,5mm
• Indice de protection : IP30
• Indice de résistance : IK05

Autres particularités de ce tableau équipé et pré-cablé :

• Ce coffret de répartition est uniquement compatible avec les portes Legrand Drivia 2 rangées.
• Les disjoncteurs montés dans le tableau ont un pouvoir de coupure de 3KA, de ce fait ce tableau peut uniquement être mis en place en résidentiel. Ces disjoncteurs ne sont pas disponibles au détail sur le site 123elec, cependant ce tableau peut être complété avec les modules suivants : Disjoncteurs à vis Legrand et si besoin en remplaçant les peignes en place par des peignes 13 modules LEG404926.
• Les peignes réversibles horizontaux ne sont pas entiers, ils sont coupés.
• Le raccordement de l'alimentation électrique des 2 rangées peut être effectué avec le peigne vertical qui est livré et monté dans le tableau.
• Réserve de 61.54% (supérieure aux 20% minimum imposé par la norme NFC 15-100).
• Parfaitement adapté pour des logements de type T1 de part sa composition mais peut tout à fait être complété par d'autres protections ou appareils de commandes comme un télérupteur, une minuterie, un parafoudre ou encore un compteur par exemple dans le respect de la norme NF C-15-100

Certification NF du tableau équipé : L'ensemble des composants du tableau électrique sont de marque Legrand. Le montage du tableau est effectué par Legrand. Ces tableaux sont certifiés NF.

Vidéo tutoriel - Comment installer les tableaux pré-équipés Legrand ?

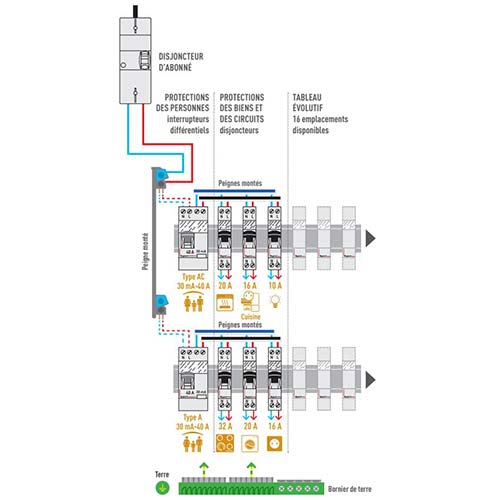

Schéma du tableau électrique Legrand :

Optez pour Legrand, c'est choisir du matériel électrique de qualité et durable sur le long terme.
