IKEPE Tableau électrique pré-équipé auto 4 rangées 2ID 40A 2ID 63A 19 disjoncteurs
Les protections modulaires à connexions automatiques de ce tableau pré équipé 4 rangées Ikepe sont de qualité et en conformité avec les normes en vigueur.

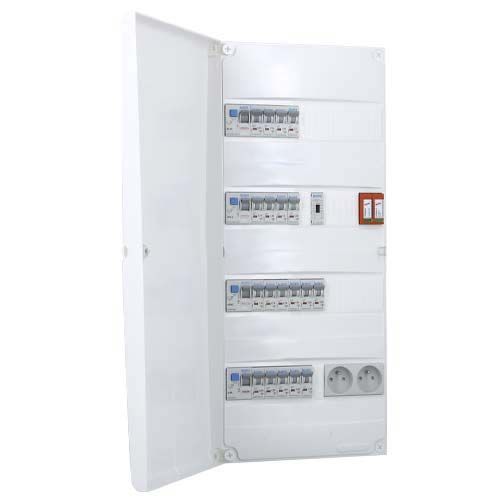

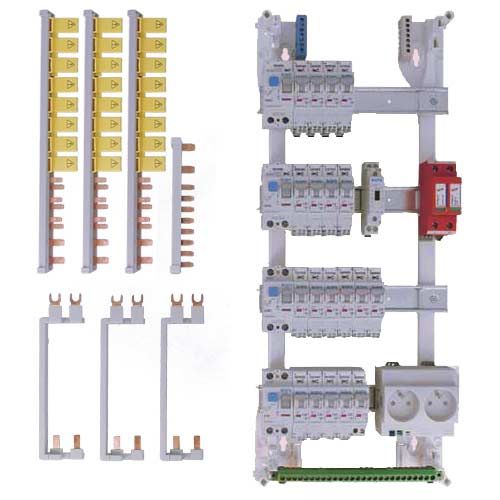

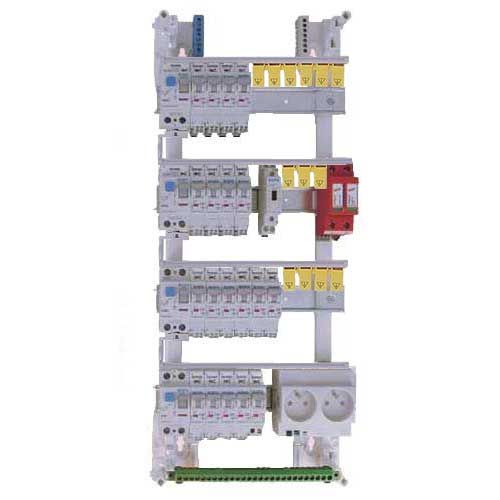

Composition de ce coffret électrique 4 rangées :
- 1 tableau électrique nu 4 rangées

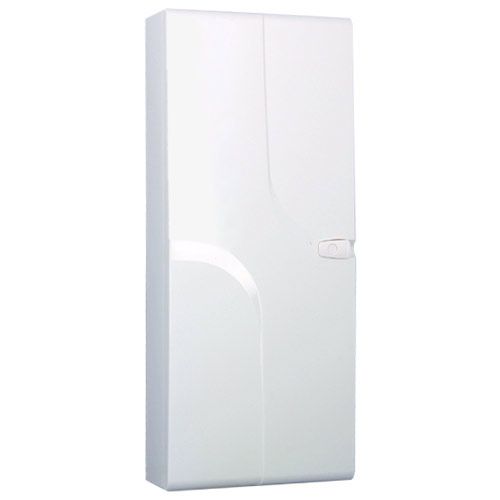

- 1 porte blanche pour coffret 4 rangées
- 2 interrupteurs différentiels IKEPE 30mA 40A type AC auto 230V (Réf. IKE823626)
- 1 interrupteur différentiel IKEPE 30mA 63A type AC à 230V (Réf. IKE823622)
- 1 interrupteur différentiel IKEPE 30mA 63A type A à 230V (Réf. IKE823624)
- 2 disjoncteurs électrique auto 2A IKEPE (Réf. IKE823295)
- 3 disjoncteurs électriques auto 10A IKEPE (Réf. IKE823296)
- 5 disjoncteurs électriques auto 16A IKEPE (Réf. IKE823297)
- 8 disjoncteurs électriques auto 20A IKEPE (Réf. IKE823298)
- 1 disjoncteur électrique auto 32A IKEPE (Réf. IKE823299)
- 1 contacteur Jour / Nuit 20A 2F/NO monophasé IKEPE (Réf. IKE824283)
- 1 parafoudre débrochable et autoprotégé type 2 15kA DEHN (Réf. DEH952179)
- 1 double prise modulaire 2P+T 16A 5 modules DIGITAL ELECTRIC (Réf. DIG04564)
- 3 peignes horizontaux Phase Neutre 13 modules (non coupés) IKEPE (Réf. IKE824293)
- 1 peigne horizontal Phase Neutre 6 modules (non coupé)
- 3 peignes verticaux 2 rangées
- 5 lots de 5 embouts isolants pour peigne horizontal (Réf. IKE824302)
- Bornier de Phase, Neutre et Terre
- Obturateurs (Réf. fab. : OBT6-5B / Réf. 123elec : IKE821010) permettant de couvrir l'ensemble des modules disponibles sur le tableau
Caractéristiques du tableau électrique :
- Livré dans un carton 4 rangées blanc
- 52 modules
- Nombre de rangées : 4
- Réserve : 38 %
- Hauteur : 600 mm
- Largeur : 245 mm
- Epaisseur : 90 mm

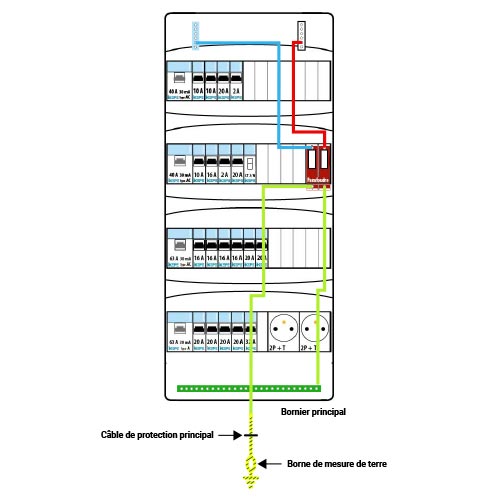

Certification NF du tableau prééquipé :L'ensemble des composants du tableau électrique est fabriqué par 123elec. Ces produits sont certifiés NF. Seuls les peignes d'alimentation et obturateurs n'ont pas fait l'objet d'une certification NF. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes et obturateurs qui sont CE.Afin de respecter la norme NFC15-100, Les liaisons de raccordement entre le parafoudre et l'installation doivent être inférieures à 50 cm, aussi dans cette configuration, il sera nécessaire de ramener le conducteur principal de terre au parafoudre puis de redescendre avec une liaison au bornier de terre du tableau.
123elec vous présente sa marque IKEPE :
Vidéo - 123elec vous présente ses parafoudres courant fort :
La marque IKEPE conçoit des gammes complètes de tableaux électriques pré équipés, ainsi que des coffrets VDI, et tous les accessoires nécessaires à la réalisation de tableaux à prix attractif.Dossier thématique : Comment protéger son logement de la foudre ?
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
