Une Installation KNX doit être composée au minimum des éléments suivants :
Pour faire fonctionner ces produits,
il est obligatoire d’utiliser le logiciel spécifique pour systèmes KNX.

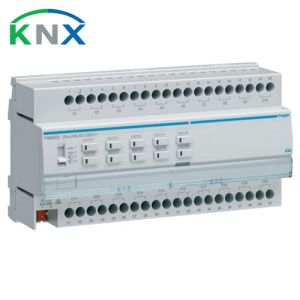

Caractéristiques techniques de l'actionneur de commutation KNX :
- Nombre de sorties de commutation : 20
- Tension d'alimentation : 21-32V TBTS
- Dissipation maximale : 20 W
- Nombre maximum de lampes LED/CFL : 25
- Puissance éclairage lampes LED : 183 W
- Puissance éclairage lampes fluocompactes : 25 x 18 W
- Puissance max. avec lampes à incandescences : 2300 W
- Puissance max. avec transfos électroniques : 1500 W
- Pouvoir de coupure : 16A 250V AC1
- Tension de choc : 4 kV
- Nombre de modules : 10
- Catégorie de surtension : III
- Mode d'installation : rail DIN
- Indice de protection : IP20 et IK04
- Température de fonctionnement : -5 à 45°C
- Température de stockage : -20 à 70°C
Autres caractéristiques de l'actionneur de commutation KNX Hager :
- Possibilité de commander manuellement les sorties de l'appareil, mode chantier
- Etat des sorties affiché sur le module
- Fonction scènes
- Forçage par commande de priorité supérieure
- Sorties pouvant être raccordées sur des phases différentes
Fonction commande marche / arrêt :
Fonction volets roulants / stores :
- Commande directe de positionnement
- Commande directe d'inclinaison des lames
- Indication de l'état général du volet ou store, indication de la position et indication de l'inclinaison des lamelles
- 3 alarmes
Caractéristiques e-catalogue Hager
Hager Réf. TXM620D
