Comment monter un interrupteur Legrand en entraxe 57 ?

En rénovation, les appareillages électriques doubles ou triples ont parfois (selon l’année) un entraxe de 57 et non de 71, comme c’est le cas dans les nouveaux logements. Pour changer ce type de prise ou d’interrupteur, vous devez utiliser le matériel approprié à cet entraxe. Pour cela, les fabricants proposent des plaques de finition spécifiques. Or, les supports sont souvent les mêmes que pour l’entraxe 71. C’est notamment le cas de la marque Legrand avec ses gammes Céliane et Mosaic. Alors comment monter un interrupteur Legrand en entraxe 57 ?

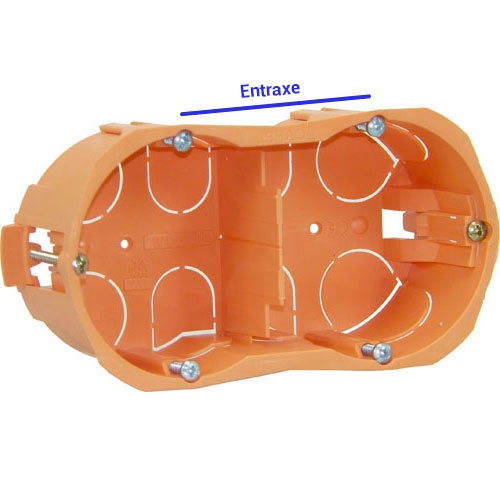

Rappel, qu’est-ce qu’un entraxe ?

Par définition, l’entraxe est la distance qui sépare les axes de deux supports consécutifs. (Source Larousse Dictionnaire)

Le matériel électrique nécessaire

Prenons l’exemple du montage d’un double interrupteur va et vient Legrand Mosaic à l’horizontal sur une boite entraxe 57.

• 2 supports Batibox 1 poste, réf. 080251
• 2 mécanismes va et vient, réf. 077011
• 1 plaque de finition double spéciale rénovation, réf. 078864
• 1 pince plate

À savoir que le principe de montage est le même pour des appareillages doubles ou triples, qu’ils soient installés à l’horizontale ou à la verticale.

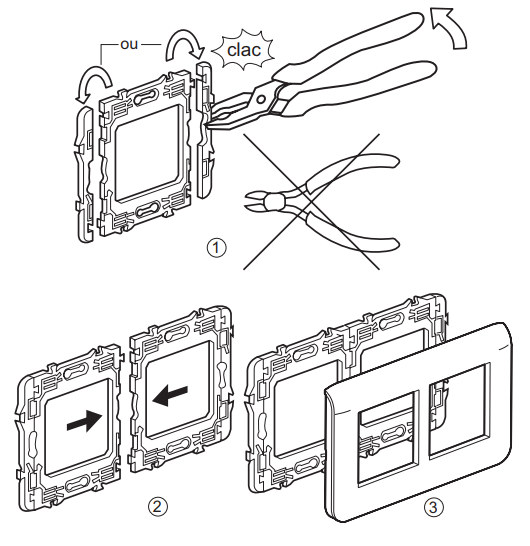

Les étapes du montage des interrupteurs Legrand

1. Chaque support de fixation Legrand Batibox possède des ailettes sur deux côtés. Avec la pince plate, cassez une ailette par support. Pour que le montage puisse fonctionner, il faut que les supports soient symétriques. Pour faire simple, il ne faut pas casser l’ailette du même côté pour les deux supports.
2. Ensuite, il vous suffit d’emboiter les deux supports entre eux, du côté où ils sont dépourvus d’ailettes. Puis, fixez l’ensemble sur la boite d’encastrement déjà présente dans la cloison.
3. Pour finir, il ne reste plus qu’à installer les mécanismes dans les supports puis de clipser la plaque de finition.
