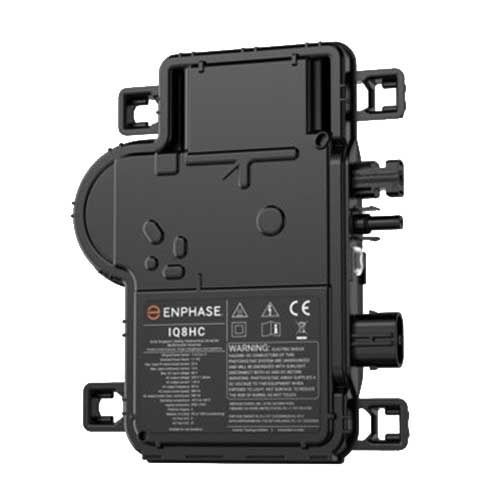

ENPHASE Micro-onduleur IQ8HC - ENPIQ8HC-72-M-INT

Informations d'entrée (DC) :

• Compatibilité module : 54 cellules / 108 demi cellules, 60 cellules / 120 demi cellules, 66 cellules / 132 demi cellules, 72 cellules / 144 demi cellules
• Tension d'entrée DC max : 60V
• Plage de tension MPP : 29,5 - 45V
• Plage de tension de fonctionnement : 18 - 49V
• Courant d'entrée max (Idcmax) : 14A
• Courant de court-circuit DC : 25A

Informations de sortie (AC) :

• Puissance de sortie max : 380W
• Puissance de sortie nominale : 384VA
• Tension : 230V
• Courant de sortie maximum : 1,67A
• Fréquence : 50Hz
• Nombre maximum de micro onduleur par branche : 9 en monophasé (Ph + N) et 27 en triphasé (3Ph + N)
• Nombre maximum de micro onduleur par câble : 8 en monophasé (Ph + N) et 18 en triphasé (3Ph + N)
• Rendement : 96,8%

Informations mécaniques :

• Plage de température ambiante de fonctionnement : -40°C à +60°C
• Plage admissible d'humidité de l'air : 4% à 100%
• Type de connecteur DC : MC4
• Dimensions (lxLxP) : 212mm x 175mm x 30mm
• Poids : 1,1kg
• Refroidissement : convection naturelle
• Indice de protection : IP67

Conformité :

• Sécurité : EN IEC 62109-1, EN IEC 62109-2
• EMC : EN IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-3, EN IEC 50065-1, 50065-2-1, EN55011 2

Toutes les fonctionnalités de ce micro-onduleur IQ8HC  :

• Monitoring : ces micro-onduleurs communiquent avec les passerelles Enphase CPL (courant porteur en ligne) afin de vous transmettre les données de production des panneaux solaires : ENPENV-S-WB-230-F ou ENPENV-S-EM-230.
• Le système de découplage VDE est externe au micro onduleur : il est nécessaire d'installer un QRELAY mono (Réf. ENPQ-RELAY-1P-INT) ou QRELAY TRI (Réf. ENPQ-RELAY-3P-INT) pour le découplage de l'onduleur, en cas de défaillance du réseau

Les outils pour la mise en place et le raccordement du micro-onduleur IQ8HC :

• Les micro-onduleurs se raccordent entre eux avec les câbles spécifiques Enphase (ENPQ-25-10-240 / ENPQ-25-17-240 / ENPQ-25-10-3P-200 / ENPQ-25-17-3P-160
• Outil de déconnexion pour finaliser le câblage ou déconnecter les micro-onduleurs : ENPQ-DISC
• L'embout de terminaison est idéal pour protéger les extrémités de votre installation : ENPQ-TERM-R

Téléchargez l'application Enphase Enlighten :



• Fiche technique micro onduleur réf. IQ8HC-72-M-INT
• Mode d'emploi micro onduleur réf. IQ8HC-72-M-INT
• Guide d'installation rapide réf. IQ8HC-72-M-INT
• Certificat VDE micro-onduleur

Les micro-onduleurs Enphase, des dispositifs à haut rendement pour une production d'électricité solaire optimale.
