Qu'est-ce qu'un tube IRL et quelle est son utilité ?

Ce tube, que l’on nommait auparavant tube IRO (isolant rigide ordinaire), est aujourd’hui connu sous le nom de tube IRL (isolant rigide lisse). Il s’agit d’un élément qui contient des câbles électriques lorsque ceux-ci n’ont pas vocation à être cachés.

Tube IRL : définition

Le tube isolant rigide lisse est une gaine en PVC. Il s’agit d’un tube gris qui contient les câbles électriques dans des pièces où l’esthétique n’est pas l’argument premier. Comme son nom l’indique, ce tube est rigide et protège parfaitement votre installation électrique en assurant votre sécurité. Il se caractéristique notamment par son indice de protection contre les chocs mécaniques (IK). Cependant, on peut également retrouver les caractéristiques suivantes :

• sa résistance aux écrasements exprimée en Newton ;
• sa résistance électrique exprimée en Ohms ;
• sa résistance aux chocs exprimée en joules ;
• son indice de protection (IP).

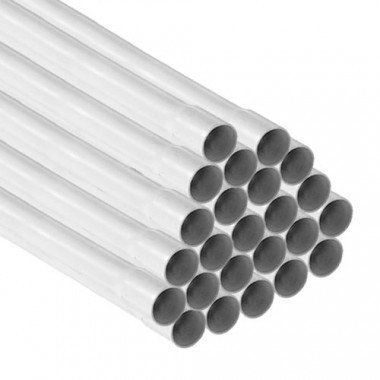

Les différents tubes IRL

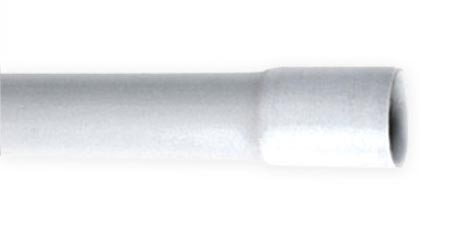

Si leur aspect initial ne change pas, ces tubes sont vendus en différents diamètres et longueurs. On retrouve principalement des tubes de 2 m et 3 m avec des diamètres de 16 mm, 20 mm, 25 mm, 32 mm ou encore 40 mm. Le choix du diamètre est naturellement conditionné au volume de câbles contenu dans le tube IRL. Parmi les différents tubes IRL, on retrouve également les tulipés qui permettent un emboitement direct sans raccord les uns dans les autres. Un coté du tube est légèrement plus gros.

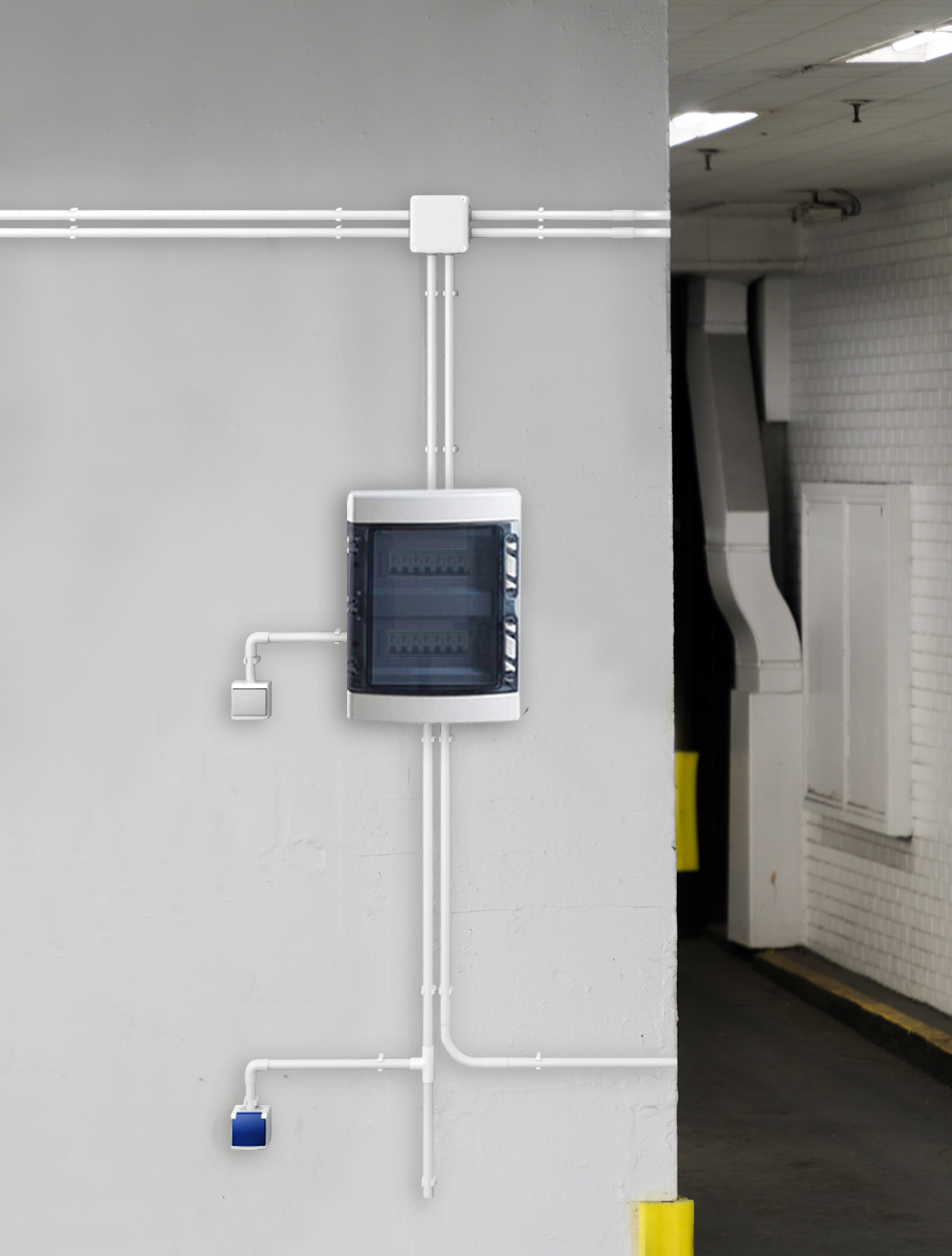

Où installer un tube IRL ?

Vous l’aurez compris, le tube IRL n’a rien d’esthétique. Ainsi, naturellement ce n’est pas dans les pièces de vie qu’il est utilisé. Il est privilégié dans les espaces annexes (garages, caves, dépendances diverses, etc.). En effet, il ne s’encastre ni dans les murs, ni dans les sols. Il reste visible.

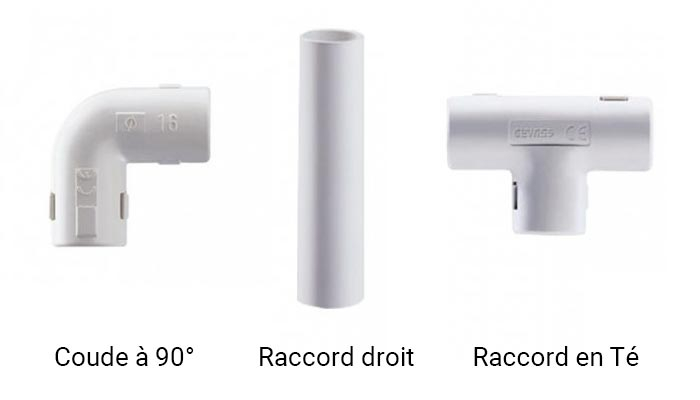

Le tube IRL avec raccord

La configuration de votre espace peut imposer des raccords entre différents tubes. De ce fait, il est nécessaire de commander également des coudes à clipser ou des raccords droits. C’est très simple, le tube IRL s’insère dans le coude ou le raccord et se clipse simplement en utilisant le principe de mâle et femelle. Le coude est préconisé s’il est nécessaire de placer le tube IRL sur différents murs de la pièce. Le raccord droit est parfait pour raccorder deux tubes non tulipé.

Vous avez besoin de faire une dérivation ? Optez également pour le raccord en té.

Quelle fixation pour un tube IRL ?

Installer ce type de matériel est très simple, nul besoin d’être un expert en électricité. En effet, il vous suffit de commander des fixations pour tube IRL et gaine ICTA, il s’agit d’une fixation en forme de C qui va emprisonner le tube. Vissez le support dans le mur ou le plafond et insérez vos tubes, il est nécessaire de forcer un peu afin de provoquer l’écartement pour accueillir ces éléments.

Les fixations existent en version simple ou double. Ainsi, il est possible de fixer au mur plusieurs tubes IRL s’il est nécessaire de bénéficier d’une installation électrique plus complexe.

Retrouvez sur 123elec.com votre tube IRL ainsi que les fixations appropriées pour une installation sécurisée et pratique dans toutes vos dépendances.
