Electricité : à quoi sert un bac d'encastrement

Le bac d'encastrement est un élément important de votre installation électrique. Il vient cacher votre tableau électrique ou coffret de communication et sécuriser votre espace familial.

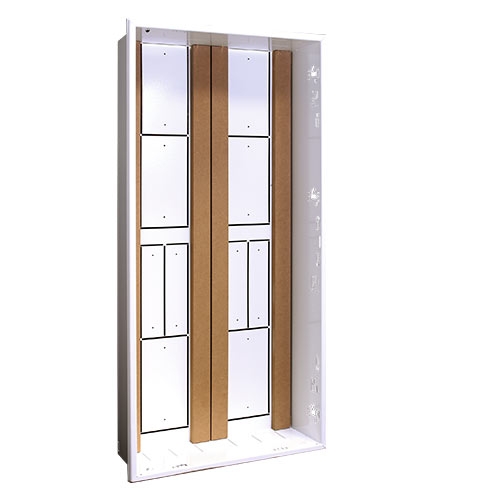

Qu'est-ce qu'un bac d'encastrement ?

Ce bac a été conçu pour accueillir tous les tableaux au même endroit. C'est dans ce bac d'encastrement que l'on peut placer le panneau de contrôle, le tableau électrique ainsi que le coffret de communication.

Pourquoi installer un bac d'encastrement ?

Cela répond à deux besoins précis. Les tableaux et panneaux cités précédemment prennent de la place et ne sont pas particulièrement esthétiques. Nombre de ménages préfèrent ainsi les placer dans un bac d'encastrement discret. Dans une maison, et surtout dans un appartement où les tableaux électriques sont souvent visibles dans les pièces de passage ou de vie, ce bac est un petit plus pour votre déco. Mais ce n'est pas tout. Installer un bac d'encastrement permet aussi de privilégier la sécurité de votre famille. Il est préférable de restreindre l'accès au compteur ou au tableau électrique afin que des enfants ne puissent pas jouer avec les disjoncteurs. Même si ces éléments sont sécurisés, la prudence doit toujours primer en matière d'électricité.

Les différents types

Selon la nature de vos tableaux et panneaux et l'installation qui a été réalisée, vous pouvez installer un bac d'encastrement adapté en termes de forme. On retrouve ainsi des petits bacs d'encastrement à 3 ou 4 rangées avec 2x13 modules de forme plutôt carrée ou des bacs rectangulaires avec une travée.

Comment installer votre bac d'encastrement ?

Le plus simple est naturellement d'installer un bac d'encastrement avant même que soient installés votre tableau de contrôle, votre panneau de répartition et votre coffret de communication. Cela permet de limiter les travaux.

Pour installer votre bac d'encastrement, il vous faut utiliser le cadre pour déterminer la zone à découper.

Posez-le au mur et utilisez un niveau pour vous assurer qu'il sera bien droit.

Tracez un trait à l'intérieur du cadre, retirez celui-ci et découpez le mur.

Présentez le cadre et rabattez les quatre pattes de fixation à l'intérieur du mur.

Vissez ensuite ces pattes afin de fixer le cadre du bac d'encastrement.

Placez ensuite le bac dans le mur et fixez-le sur le cadre.

Le mode de fixation sera différent selon la marque de votre installation (bac d'encastrement Drivia, bac d'encastrement universel, etc.). L'installation des tableaux se réalise ensuite rapidement grâce à un châssis et des clips. Lorsque tout est installé, il ne vous reste plus qu'à fixer la porte du bac d'encastrement, en choisissant le côté le mieux adapté selon la configuration de votre espace.

Tuto vidéo sur l'installation d'un bac d'encastrement

Si vous ne savez pas comment choisir votre bac d'encastrement ou si vous avez un doute sur son installation, n'hésitez pas à contacter les conseillers techniques d'123elec.com, ils sauront répondre à toutes vos interrogations.

Autre article sur les bacs d'encastrement :

Comment installer un tableau électrique dans un bac d'encastrement ?
