Dossier thématique sur la norme et les volumes de salle de bain

Tout ce qu'il faut savoir sur la sécurité et la norme électrique dans la salle de bain.

Article mis à jour en octobre 2017.



Sécurité et norme électrique dans la salle de bain

La norme électrique divise l'espace de la salle de bain en 3 volumes. Le volume 3 a été suprimée dans l'amandement 5 de la norme NF C 15-100 dans un but d'harmonisation avec la norme européenne CENELEC.

Chaque volume implique des consignes de sécurité à respecter. En effet, plus on se rapproche de la baignoire ou de la douche, plus le risque d'électrocution est important.



Type Volume 0 Volume 1 Volume 2 Hors volume
Prise de courant Interdit Interdit Prise rasoir autorisée si alimentation par transfo de séparation Autorisé
Luminaires, appareils de chauffage Interdit sauf TBTS 12V avec transfo  Autorisé si classe 2 Autorisé
Chauffe-eau à accumulation Interdit  Type horizontal admis installé le plus haut possible Autorisé (1) Autorisé
Chauffe-eau instantané Interdit  Autorisé (1) Autorisé (1) Autorisé
Interrupteurs Interdit  Interdit sauf TBTS 12V Interdit sauf TBTS 12V Autorisé
Lave-linge, Sèche-linge Interdit  Interdit Interdit Autorisé
Boîte de connexion Interdit  Interdit (2) Interdit Autorisé
Indice de protection requis IPx7  IPx5 IPx4



(1) si alimenté directement par un câble sans boîte de connexion dans les volumes

(2) pour l'alimentation directe d'un appareil et en respectant l'indice de protection du volume où elle est située



Soit une installation comme-suit :



 volume salle de bain



Le conseil 123elec

Pensez à la liaison équipotentielle : cette liaison permet de mettre au même potentiel toutes les masses métalliques de la pièce et ainsi d'éviter tout risque de choc électrique.

Elle relie, entre elles et à la terre, toutes les masses (parties métalliques) des appareillages et appareils d'utilisation.

Elle peut être réalisée de 2 façons :

  • en reliant les équipements en série puis à la terre d'une prise de courant par exemple;

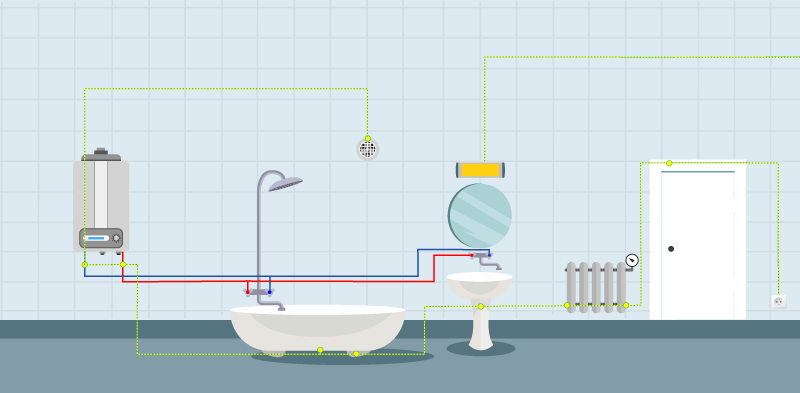

Liaison équipotentielle via une prise de courant

  • en installant une boîte de connexion spécifique, ceci hors volume.

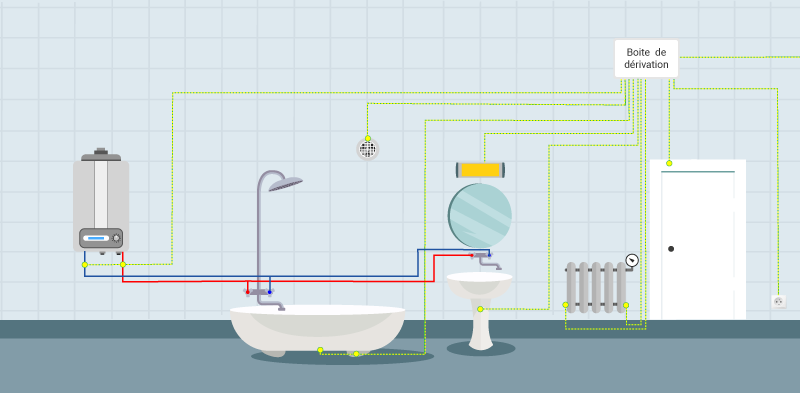

Liaison équipotentielle via une boite de dérivation



Les parties métalliques à relier (liste non exhaustive) :

  • les tuyaux d'arrivée d'eau chaude et froide s'ils sont conducteurs

  • les tuyaux de gaz

  • les canalisations d'un chauffage central

  • le corps de la baignoire ou du receveur de douche

  • les bondes de vidange (baignoire, douche et lavado)

  • les huisseries de fenêtre et de porte

  • les bouches d'aération

  • les armatures métalliques du sol.



Il n'est pas nécessaire de relier les accessoires métalliques comme les grilles d'aération naturelle, les portes serviettes... s'ils ne sont pas électriques.

La liaison équipotentiel est réalisée par un conducteur de section 2.5mm².



Les conducteurs sont obligatoirement de couleur Vert / Jaune.

La sécurité n'exclut pas le confort : éclairage TBT (ex : LED 12V), sèche serviette ont leur place dans la salle de bain.





Les solutions 123elec

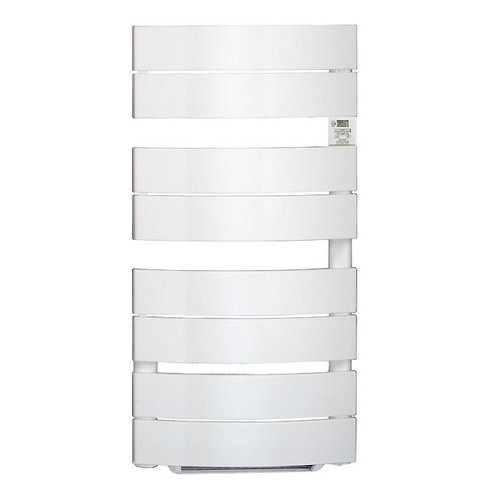

        2. Sèche-serviettes

seche-serviettes
