Dossier thématique : Norme électrique

 Tout savoir sur la norme électrique et la protection des personnes

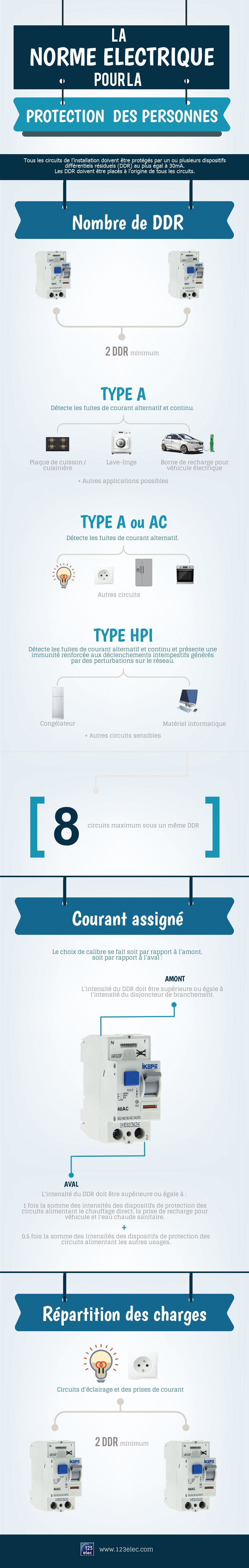

La norme électrique pour la protection des personnes

Pour être conforme à la norme, tous les circuits de l'installation doivent être protégés par un ou plusieurs dispositifs différentiels résiduels au plus égal à 30mA. Ces dispositifs doivent être placés à l'origine de tous les circuits.



Le nombre, le type et le courant assigné sont donnés ci-dessous :



Désignation Norme
Nombre de DDR* 2 minimum
Type de DDR* Type A pour les circuits suivants :
  • cuisinière ou plaque de cuisson,
  • lave-linge,
  • prises de recharge pour véhicule électrique.
Type A
ou
Type AC
pour les autres circuits
Type Hpi pour le circuit du congélateur et du matériel informatique
Nombre de circuits sous un DDR* 8 maximum
Courant assigné par rapport à l'amont intensité DDR* ≥ intensité disjoncteur de branchement
par rapport à l'aval intensité DDR* ≥
1 fois la somme des intensités des dispositifs de protection des circuits alimentant le chauffage direct, la prise de recharge pour véhicule et l'eau chaude sanitaire
+
0,5 fois la somme des intensités des dispositifs de protection des circuits alimentant les autres usages.
Répartition des charges Les circuits d'éclairage, comme les circuits des prises de courant, doivent être répartis sous au moins 2 DDR.



*DDR = dispositif différentiel à courant résiduel



Le conseil 123elec

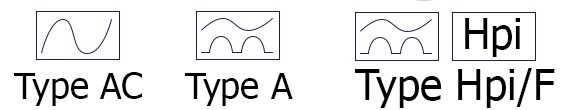

Choisir simplement son interrupteur différentiel :

  • le type A doit protéger le circuit machine à laver, de la plaque de cuisson ou cuisinière ainsi que celui de la prise de recharge pour véhicule électrique. Ce différentiel spécifique détecte les fuites de courant alternatif et continu susceptibles d'être générées par les appareils cités.

  • le type AC détecte les fuites de courant alternatif seulement. Il doit être utilisé pour tous les autres circuits standards de votre habitation (prises de courant 16A).

  • le type Hpi détecte les fuites de courant alternatif et continu, et présente une immunité renforcée aux déclenchements intempestifs générés par des perturbations sur le réseau. Il est utilisé pour protéger le circuit du congélateur et du matériel informatique.





La solution 123elec

Disjoncteur différentiel



Interrupteur différentiel

siemens



siemens

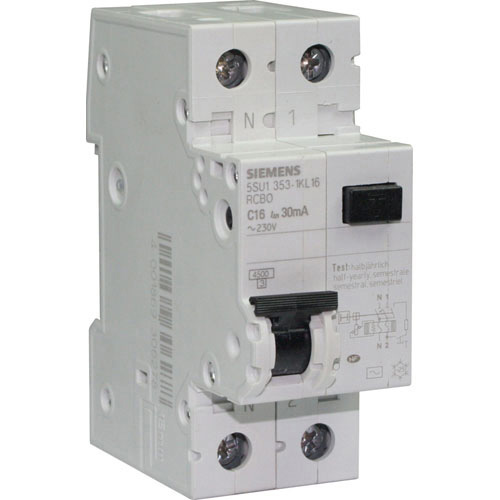

disjoncteur différentiel

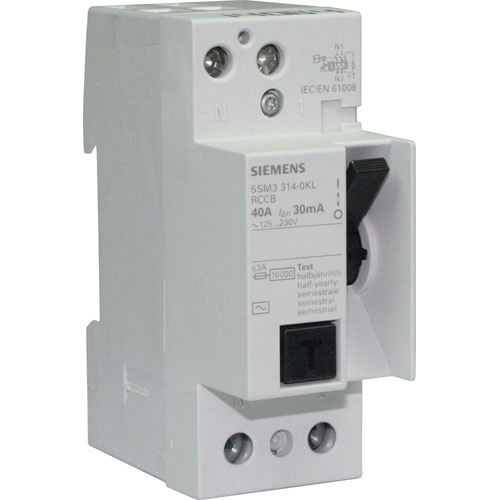

interrupteur différentiel siemens
