Quel disjoncteur choisir selon la nature des circuits ?

Tout savoir sur la norme électrique NF C 15-100 et la section des conducteurs à utiliser pour les différents circuits électriques. En effet, il n'est pas toujours évident de savoir quel fil électrique choisir pour effectuer le raccordement d'un circuit de son logement. Quel diamètre et quelle section de fil électrique ? Quel disjoncteur pour une VMC ? Quelle section de câble pour un four ? Autant de questions que vous pouvez vous posez auxquelles 123elec y répond à travers un dossier thémtaique dédié.

Section des conducteurs et calibre des disjoncteurs

Afin de réaliser une installation électrique fiable et conforme à la norme NF C 15-100, il faut veiller à bien choisir les conducteurs. La section des câbles électriques et fils se choisit en fonction :

  • de la nature du circuit électrique concerné,
  • du calibre du disjoncteur qui assure la protection du circuit,
  • de la longueur des conducteurs.

Prise de courant et éclairage

Quel disjoncteur choisir pour une prise de courant et de l'éclairage ?


Quel disjoncteur pour un circuit de prises électriques ?

Nature du circuit électrique Section des conducteurs (1) Calibre du disjoncteur (2)
8 éclairages ou prises commandées 1,5 mm² 10 ou 16A
8 socles maximum de prises de courant 1,5 mm² 16A
12 socles maximum de prises électriques 2,5 mm² 20A
maximum 6 socles de prises non spécialisées de la cuisine 2,5 mm² 20A
prise de courant spécialisée 2,5 mm² 20A

(1) Section minimale des conducteurs de cuivre

(2) Courant assigné maximal du disjoncteur

Chauffe-eau et chauffage

Quel disjoncteur choisir pour le chauffe-eau et le chauffage ?

Le choix de la section des conducteurs des circuits de chauffage dépend de la puissance de l’appareil de chauffage et de sa nature. En effet, on distingue les émetteurs muraux (convecteurs, panneaux rayonnants, radiateurs à inertie, etc.) des planchers chauffants. Pour répondre à la question "Quel disjoncteur pour du chauffage électrique ?", le tableau ci-dessous vous indique quelle section de conducteur et quelle intensité de disjoncteur utiliser pour réaliser et protéger le circuit électrique d’un appareil de chauffage de 230 V.

Nature du circuit électrique Section des conducteurs (1) Calibre du disjoncteur (2)
chauffe-eau électrique monophasé 2,5 mm² 20 A
radiateur < 3680W 1,5 mm² 16 A
radiateur < 4600W 2,5 mm² 20 A
radiateur < 5750W 4 mm² 25 A
radiateur < 7360W 6 mm² 32 A
plancher chauffant < 1700W 1,5 mm² 16 A
plancher chauffant < 3400W 2,5 mm² 20 A
plancher chauffant < 4200W 4 mm² 25 A
plancher chauffant < 5400W 6 mm² 32 A
plancher chauffant < 7500W 10 mm² 40 A


Gros électroménagers

Quel disjoncteur choisir pour le four et les plaques de cuissons ?

- Plaque de cuisson, gazinière : en circuit monophasé, les conducteurs utilisés doivent avoir une section minimale de 6 mm² et la plaque de cuisson doit être protégée par un disjoncteur de 32A. Lorsque la gazinière est reliée à un circuit électrique triphasé, il est préférable d’installer un disjoncteur 20A et des câbles électriques de 2,5 mm² de section.

- Circuits spécialisés (four, lave-linge, sèche-linge, etc.) : quel que soit le gros électroménager que vous devez relier à votre installation électrique, la section des conducteurs recommandée est de 2,5 mm². La protection du circuit doit être assurée par un disjoncteur de 20A.

VMC et volets roulants

Quel disjoncteur choisir pour la VMC et les volets roulants ?

- VMC : le circuit électrique d’une ventilation mécanique contrôlée (VMC) ou d’une ventilation mécanique répartie (VMR) doit être effectué avec des conducteurs d’1,5 mm² de section et être relié à un dispositif de protection de 2A. Le calibre du disjoncteur peut être augmenté jusqu’à 16A pour des cas particuliers.

- Volets roulants : la norme NF C 15-100 recommande de protéger le circuit électrique des volets roulants par un disjoncteur 16A et de réaliser ce circuit avec des conducteurs d’1,5 mm² de section.

Autres circuits électriques

Nature du circuit électrique Section des conducteurs (1) Calibre du disjoncteur (2)
Circuit d'asservissement tarifaire, fil pilote, gestionnaire d'énergie 1,5 mm² 2 A
Socle de prise 16A 2P+T ou borne 16A pour la recharge de véhicules électriques et hybrides 2,5 mm² 20 A
Borne 32A de recharge de véhicules électriques et hybrides 10 mm² 40 A
Autres circuits électriques (y compris le tableau électrique principal) 1,5 mm² 16 A
2,5 mm² 20 A
4 mm² 25 A
6 mm² 32 A

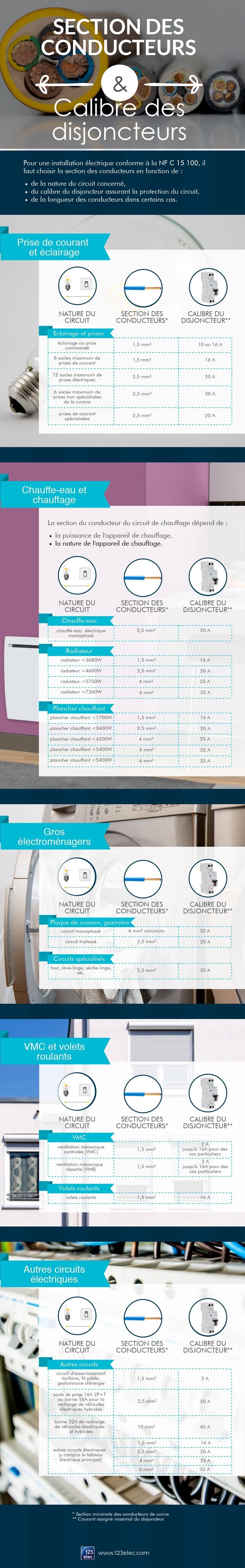

Infographie sur "Quel disjoncteur choisir selon la section du conducteur ?"

Section des conducteurs et calibre des disjoncteurs



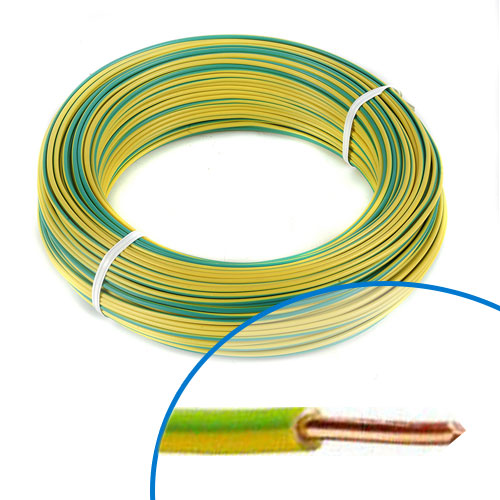

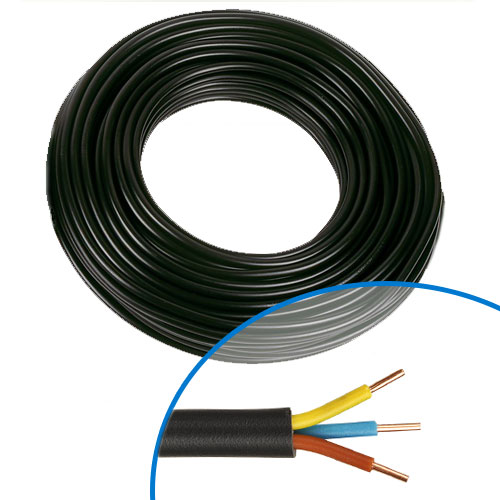

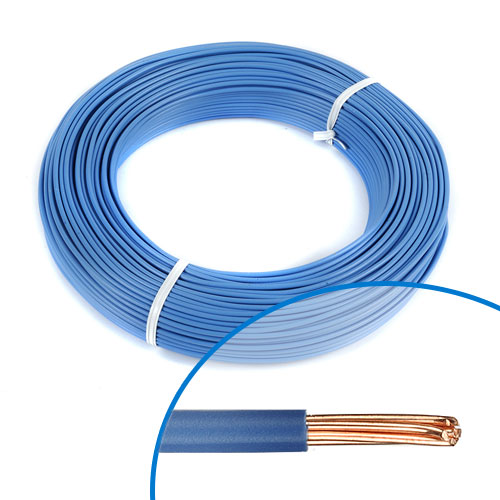

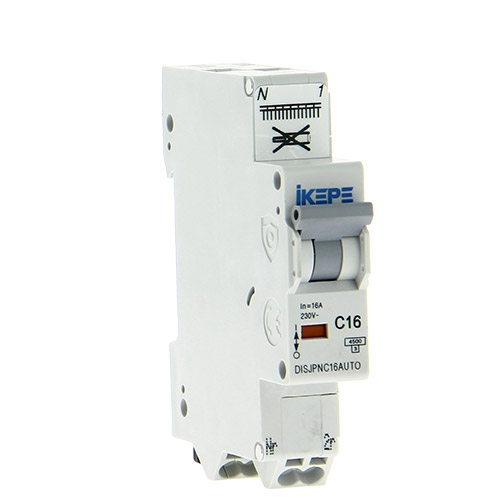

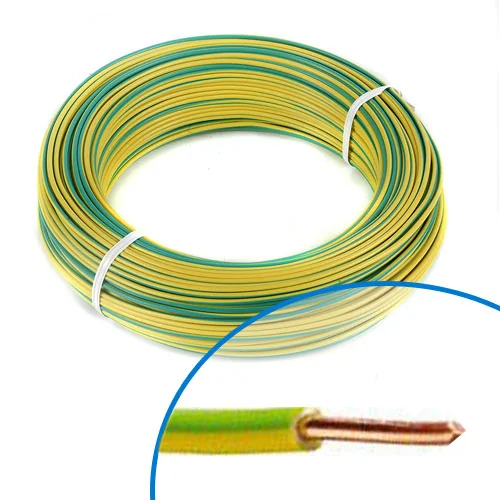

Les solutions 123elec















123elec met à votre disposition une offre de matériel électrique répondant à divers besoins de travaux d'électricité.
