Dossier thématique : Interrupteurs et prises

Toutes les grandes marques de l’électricité proposent des interrupteurs à voyant lumineux et/ou témoin. Quelles sont les particularités de ces deux voyants ?



Interrupteur lumineux VS interrupteur à voyant témoin

Découvrez la différence entre un voyant lumineux et un voyant témoin. 123elec vous éclaire sur les fonctionnalités de ces deux voyants pouvant être présents sur un interrupteur.



Interrupteur lumineux

Le voyant lumineux reste allumé en permanence. Il permet de repérer l’interrupteur dans le noir en un clin d’œil. Il fonctionne de la même manière qu’une veilleuse pour enfant. Ce type de voyant est souvent utilisé sur des interrupteurs situés dans un couloir ou en haut d’un escalier. Un interrupteur à voyant lumineux apporte plus de sécurité pour les personnes qui se lèvent la nuit.



L’installation d’un voyant lumineux

Pour installer une fonction lumineuse à votre interrupteur, il suffit de raccorder le voyant aux bornes de branchement de l’interrupteur. Pour cela, raccordez le voyant lumineux à la borne 1 et à la borne L (Phase) de l’interrupteur.

À savoir que certains appareillages électriques sont livrés avec le voyant alors que d’autres nécessitent de le commander en plus de l’interrupteur.



Les solutions 123elec

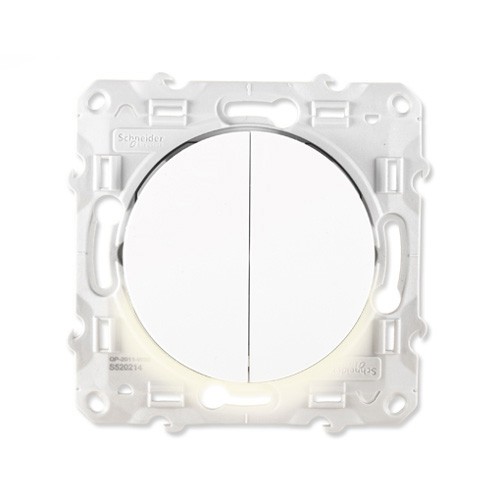

SCHNEIDER Odace Mécanisme
interrupteur double va et vient
lumineux ou témoin - S520273

Interrupteur va et vient lumineux ou témoin Schneider

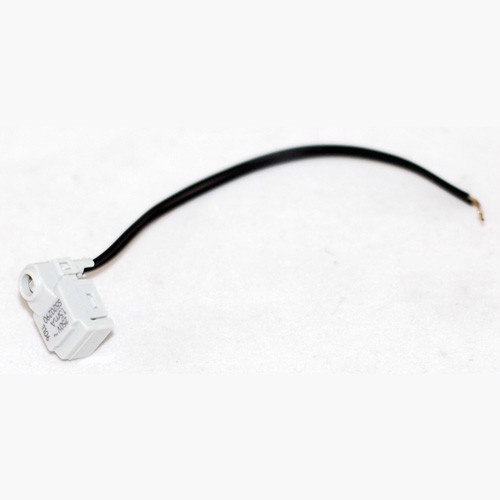

     SCHNEIDER Odace Mécanisme
     LED orange
     S520290

Mécanisme LED orange Schneider













Interrupteur à voyant témoin

Un voyant témoin est allumé pendant toute la durée de l’éclairage. Tant que l’interrupteur est enclenché, le voyant témoin reste allumé. Cela permet de ne pas oublier d’éteindre la lumière. Un interrupteur à voyant témoin est très utile dans une cave ou à l’extérieur du logement. Dans la plupart des cas, un voyant témoin est installé lorsque l’interrupteur est éloigné du point d’éclairage ou dans les endroits où l’on perçoit mal la lumière.



L’installation d’un voyant témoin

L’ajout d’une fonction témoin à un interrupteur ou bouton poussoir s’effectue par un raccordement du voyant aux bornes de branchement de l’appareillage. Il suffit de relier le voyant témoin aux bornes 1 et Neutre de l’interrupteur.

Le voyant témoin peut être fourni avec l’appareillage électrique ou être en supplément.



Les solutions 123elec

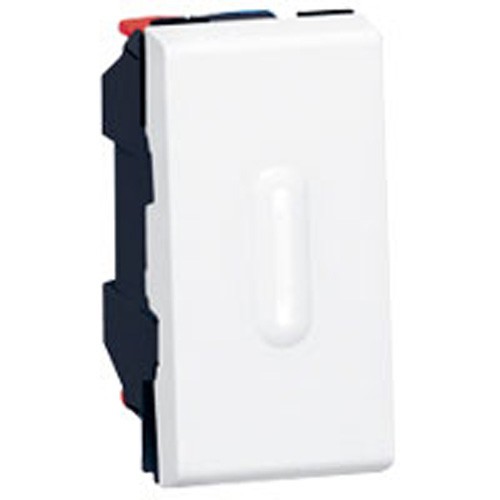

LEGRAND Mosaic Interrupteur va et vient
étroit à voyant - 077002

Interrupteur va et vient étroit à voyant Legrand

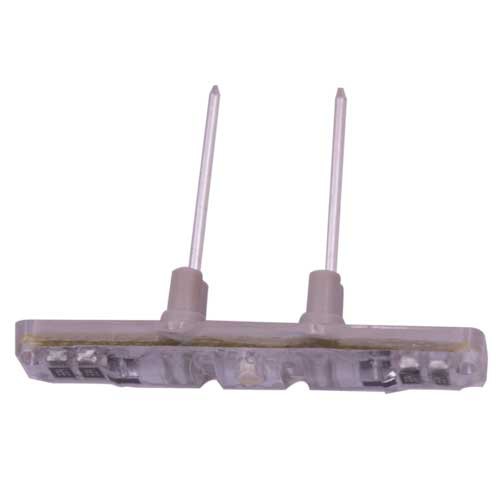

     LEGRAND Céliane - Mosaic
     Voyant lumineux - 067686

    Voyant lumineux Legrand Céliane - Mosaic

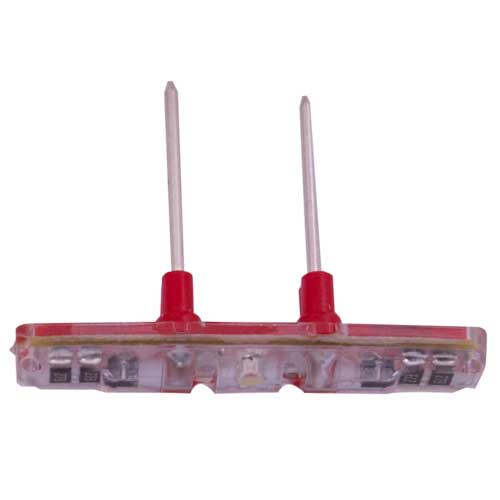

     LEGRAND Céliane - Mosaic
     Voyant témoin - 067688

    Voyant témoin Legrand Céliane - Mosaic
