Dossier thématique : Tableaux électriques

Tout savoir sur les nouveautés des tableaux électriques Legrand Drivia. Cette nouvelle gamme de coffrets de répartition vous permet une installation et une maintenance simplifiée.



Tableaux électriques Legrand Drivia : nouvelle gamme, quelles sont les nouveautés ?

Découvrez dans cet article les nouveautés et innovations techniques des derniers tableaux électriques de la marque Legrand. Les tableaux électriques Legrand Drivia remplacent l’ancienne gamme Ekinoxe.



Les plus Legrand Drivia

- Plus simple à manipuler

- Plus simple à poser

- Plus simple à câbler



Tableaux Legrand Drivia : qu’est-ce qui change ?

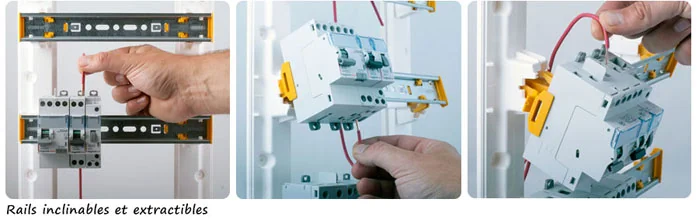

1. Des rails inclinables et extractibles : installation et maintenance plus simple

Les rails inclinables en trois positions (face, basse et haute) et extractibles des tableaux Legrand Drivia permettent une installation et une maintenance plus facile. En effet, le montage, le changement d’appareillages modulaires et le déplacement de rangées sont simplifiés. Le technicien n’est plus gêné par les fils électriques à l’arrière du tableau.



rails extensibles et inclinables

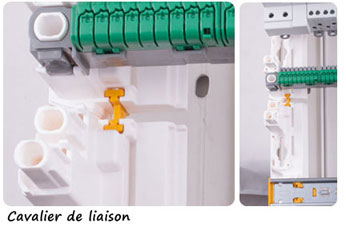

2. Association de 2 coffrets électriques : pose plus simple

Deux cavaliers de liaison verticale ou horizontale sont fournis avec le tableau électrique Drivia. Ils permettent d’associer deux coffrets, de les aligner sur la GTL pour donner une pose avec une finition parfaite.



cavalier de liaison

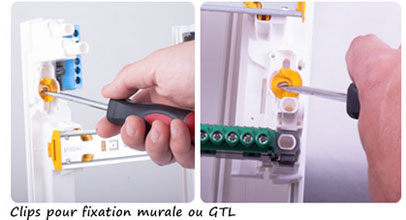

3. Fixation murale du tableau plus précise

Quatre clips de couleur jaune sont inclus dans le tableau électrique Drivia. Ces clips permettent une fixation très précise et un ajustement en hauteur dans les rainures de la GTL ou sur un mur.



clips



4. Repérage plus ergonomique

Chaque rangée du tableau électrique Legrand Drivia possède un porte-repère inclinable et rigide afin d’afficher le rôle de chaque disjoncteurs avec des vignettes autocollantes de divers pictos fournies avec le coffret Drivia.



porte-repères

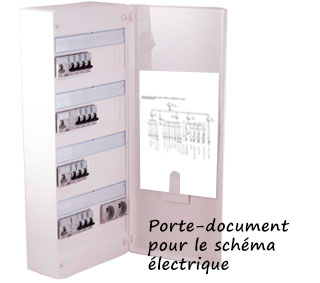

5. Affichage du schéma électrique simplifié

Un porte-document avec bandes adhésives est fourni avec le coffret électrique Drivia. Il se colle à l’intérieur de la porte fixée au tableau électrique et permet d’afficher le schéma électrique. La norme électrique NF C 15-100 impose cet affichage pour intervenir rapidement sur l’installation électrique.



porte-document



6. Des portes plus design

Les portes Drivia de couleur blanche ont désormais un look design afin de s’intégrer parfaitement dans vos habitations. Si vous avez un petit espace, les tableaux électriques Drivia dotés de portes Drivia seront un élément à part entière de votre décoration d’intérieur.



porte legrand drivia design



Tout savoir sur les caractéristiques techniques

- Conformes aux normes NF EN 60 695-2-11 et IEC 60670-24

- Classe II avec l’ajout d’une plaque de fond isolante

- Indice de protection : IP 30 - IK 05 sans porte

- Indice de protection : IP 40 – IK 07 avec porte

- Couleur Blanc RAL 9003

- Coffret 13 modules par rangée

- 1 à 4 rangées

- Rails inclinables 3 positions et extractibles avec un entraxe entre rails de 125 mm et un espace sous rails de 40 mm

- Portes blanches IP 40 – IK 07



Les tableaux électriques Legrand Drivia sont livrés avec :

- 1 bornier de terre à connexion automatique

- 1 bornier de Phase (sauf le tableau Drivia 1 rangée)

- 1 bornier de Neutre (sauf le tableau Drivia 1 rangée)

- Des obturateurs séparables par module et demi-module

- 4 accessoires de pré-fixation sur goulotte GTL (ou sur mur)

- 2 cavaliers de liaison horizontale ou verticale

- 1 porte-document avec bandes adhésives pour afficher le schéma électrique

- Planches d'étiquettes et bandeau de repérage des appareils modulaires

- 1 porte-étiquette rigide par rangée
